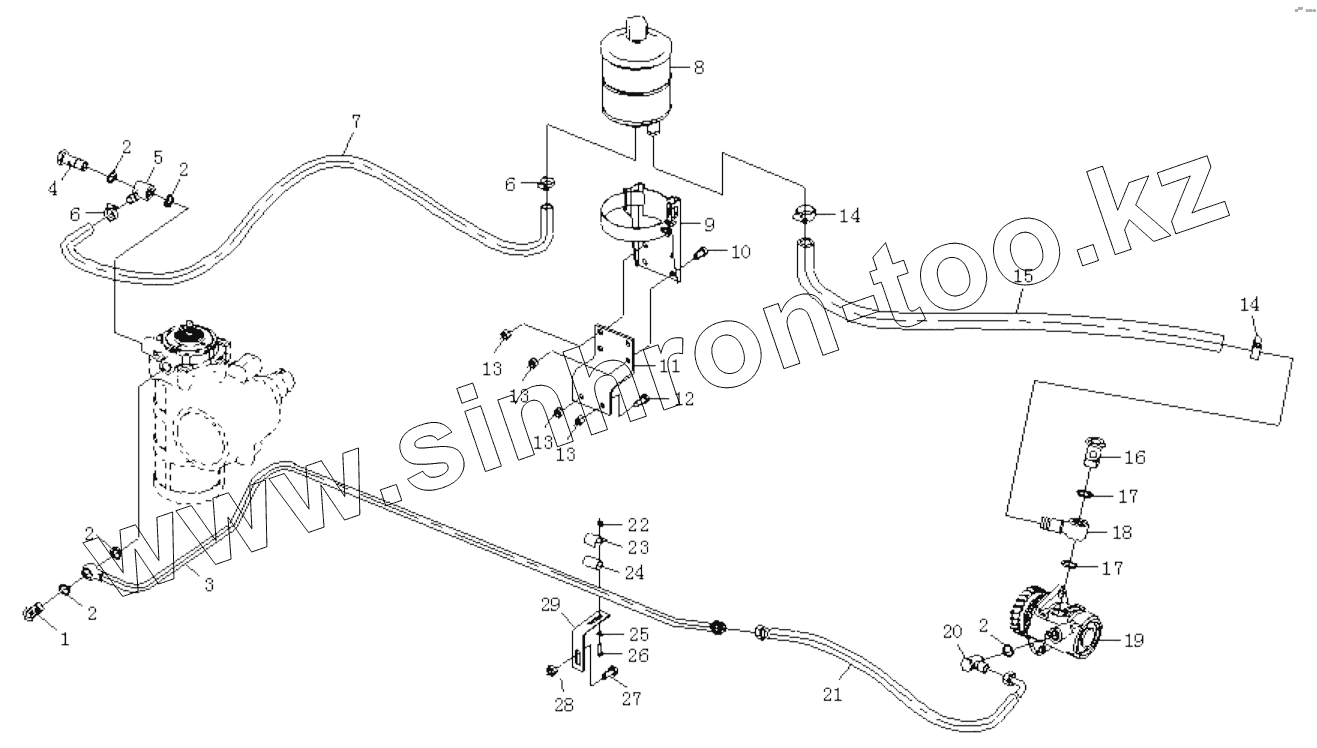

Каталог запасных частей к технике: Shaanxi Shacman SX4255DV385. HYDRAULIC DEVICE
DZ9112360041
190003171697
DZ9100470039
1
2
2
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
13
13
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DZ9112360041 | DZ9112360041 | Protecting jacket | |
| 190003171697 | 190003171697 | Хомут | |
| DZ9100470039 | DZ9100470039 | Spring jacket | |
| 1 | 190003962632 | Болт | |
| 2 | Q72318 | Шайба уплотнительная | |
| 3 | DZ95189470203 | Delivery line | |
| 4 | 250-3408017 | Штуцер | |
| 5 | DZ9100140013 | Nozzle | |
| 6 | 190003989336 | Clip | |
| 7 | 199112470024 | Rubber hose | |
| 8 | DZ91189470033 | Oil container assy | |
| 9 | DZ9100470040 | Кронштейн бачка в сборе | |
| 10 | Q150B1020T1F3 | Hex screw | |
| 11 | DZ91189470001 | Кронштейн бочка | |
| 12 | Q150B1025T1F3 | Hex screw | |
| 13 | Q33210T2F3 | Hex nut | |
| 14 | 190003989301 | Clip | |
| 15 | DZ9100470051 | Hose | |
| 16 | 190003962651 | Болт | |
| 17 | 190003098031 | Шайба уплотнительная | |
| 18 | 199100470076 | Гайка-штуцер | |
| 19 | DZ95259130001 | Steering pump | |
| 20 | 190003962632 | Болт | |
| 21 | DZ91189470004 | Полиуретановый шланг в сборе | |
| 22 | Q33206 | Шайба стопорная | |
| 23 | 138091360181 | Хомут | |
| 24 | 161000060211 | Резиновый шланг | |
| 25 | Q40106 | Шайба 8х16х2-SТ-А3С | |
| 26 | Q150B0620 | Hex.screw | |
| 27 | Q150B1025TF2 | Hex screw | |
| 28 | Q33210T2F3 | Hex nut | |
| 29 | DZ9118470031 | Bracket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
