Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. FRONT COVER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
4
4
4
4
4
4
5
6
7
7
7
7
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25

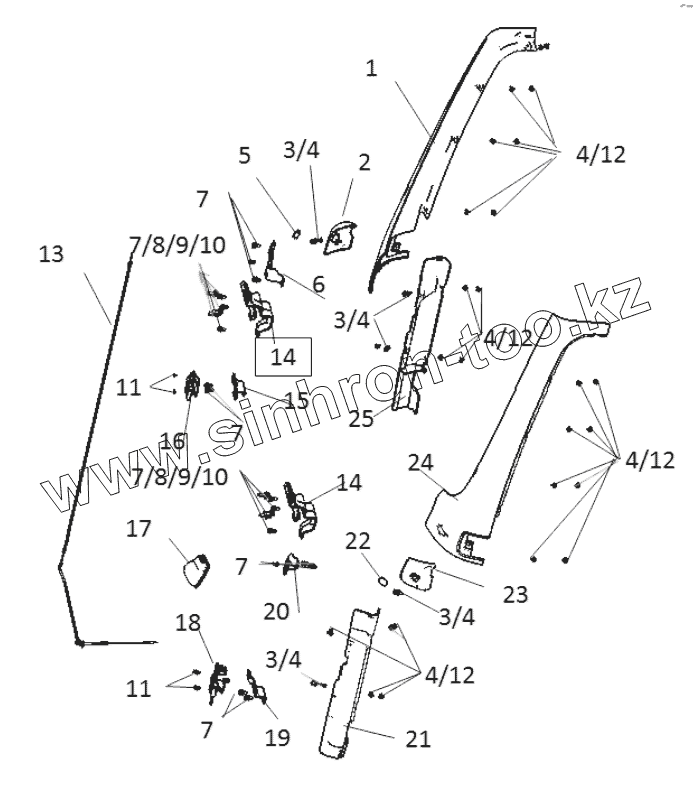

Позиция на иллюстрации Заводской номер детали Название детали
1 DZ15221110081 Right A column exterier panel
2 DZ15221110085 Right side hinge trim panel
3 Q39748162 Type A reed nut
4 Q2214816 Cross recessed round head tapping screws
5 DZ15221110086 Right side hinge trim panel cover
6 DZ15221110083 Right A column exterier panel install trestle
7 Q1460820 Hexagon head bolt, spring washer and flat washer assembly
8 Q40308 Шайба пружинная
9 Q40208 Шайба
10 Q150B0830 Болт
11 Q1460616 Hexagon head bolt, spring washer and flat washer assembly
12 Q398B04 Plastic nut
13 DZ15221110100 Lock cable assy
14 DZ15221110110 Hinge assy
15 DZ15221110062 Right front lid install trestle
16 DZ15221110090 Right lock assy
17 DZ15221110120 Unlock hand shank
18 DZ15221110080 Left lock assy
19 DZ15221110061 Left front lid install trestle
20 DZ15221110073 Left A column exterier panel install trestle
21 DZ15221110077 Left door hinge trim panel
22 DZ15221110076 Left side hinge trim panel cover
23 DZ15221110075 Left side hinge trim panel
24 DZ15221110071 Right A column exterier panel
25 DZ15221110087 Right door hinge trimpanel
