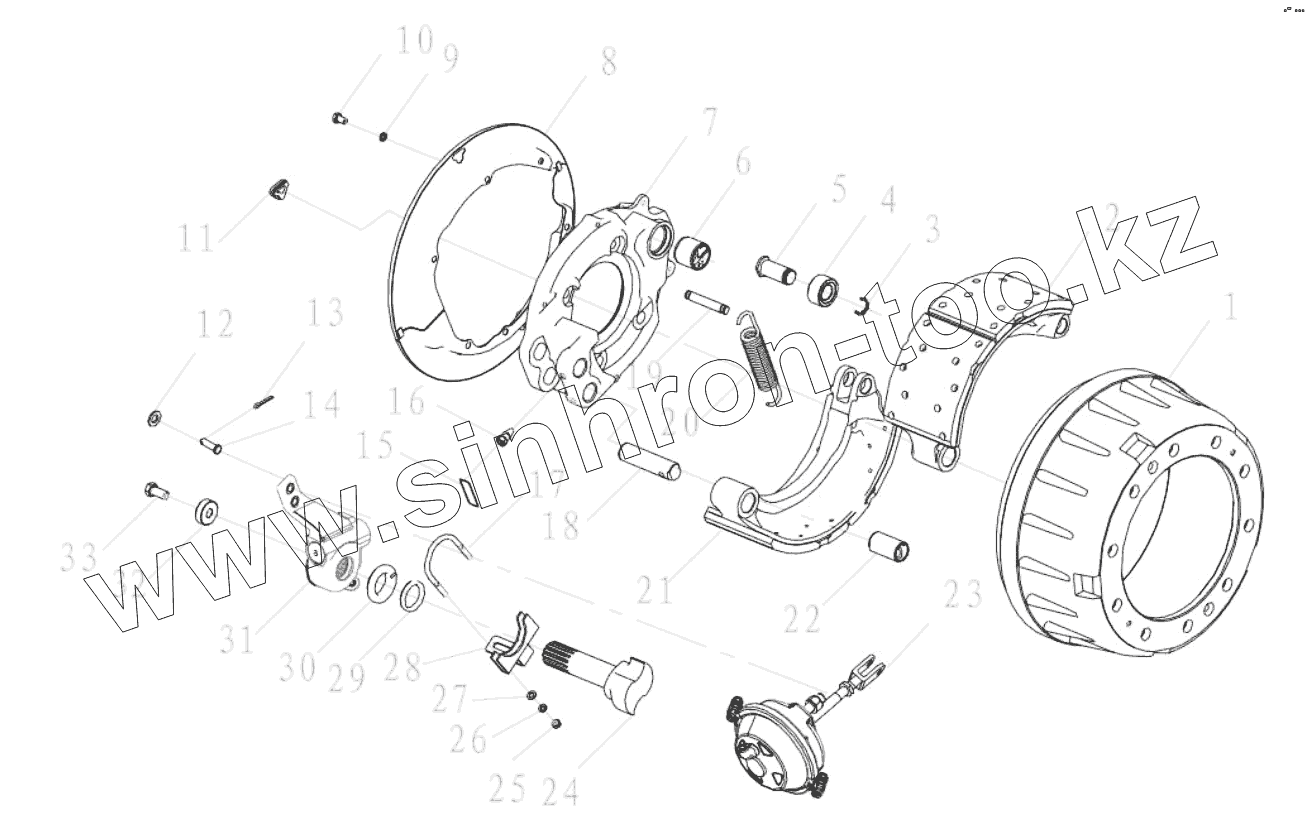

Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. FRONT BRAKE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

23

23

24

24

25

26

27

28

29

30

31

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	DZ9100440533		Brake drum
2	DZ9100440511		Top brake shoe assy
3	DZ9100440504		Clip
4	DZ9100440508		Roller
5	DZ9100440506		Roller shaft
6	DZ9100440524		Bushing for backplate
7	DZ9100440515		Backplate
7	DZ9100440516		Backplate
8	DZ9100440531		Dust cover assy
9	Q40310		Шайба
10	Q 150E 1016		Hex bolt
11	DZ9100440532		Plug
12	Q40114		Шайба
13	Q5004026		Cotter pin
14	06215690077		Shaft
15	Q50512200		Wire locker
16	DZ9100440520		Screw
17	DZ9100440534		U bolt
18	DZ9100440519		Brake shoes shaft
19	DZ9100440507		Locating pin
20	DZ9100440514		Returning spring
21	DZ9100440512		Bottom brake shoes assy
22	DZ9100440505		Bushing
23	DZ9100360501		Brake chamber
23	DZ90009360008		Brake chamber
23	DZ9100360502		Brake chamber
23	DZ90009360009		Brake chamber
24	DZ9100440517		Backplate assy
24	DZ9100440518		Brake camshaft
25	Q340B08		Гайка
26	Q40508		Шайба
27	Q40108		Шайба А8,4х16х1,6-200НV-МАN183-В4
28	DZ9100440535		Bracket assy
29	DZ9100440523		Seal for backplate
30	DZ9100440525		Ring
31	DZ9100440571		ASA
31	DZ9100440572		ASA
32	DZ9100440567		Camshaft cover
33	Q151B1430TF2		Hex bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
