Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. DOUBLE SHAFTS STEERING TRANSMISSION DEVICE

Тип техники

Марка

Модель

Схема

06.38070.2102

1

2

3

4

5

6

6

6

7

8

9

9

10

10

11

11

11

11

12

12

12

12

13

14

15

16

16

17

18

19

21

22

23

24

25

25

26

27

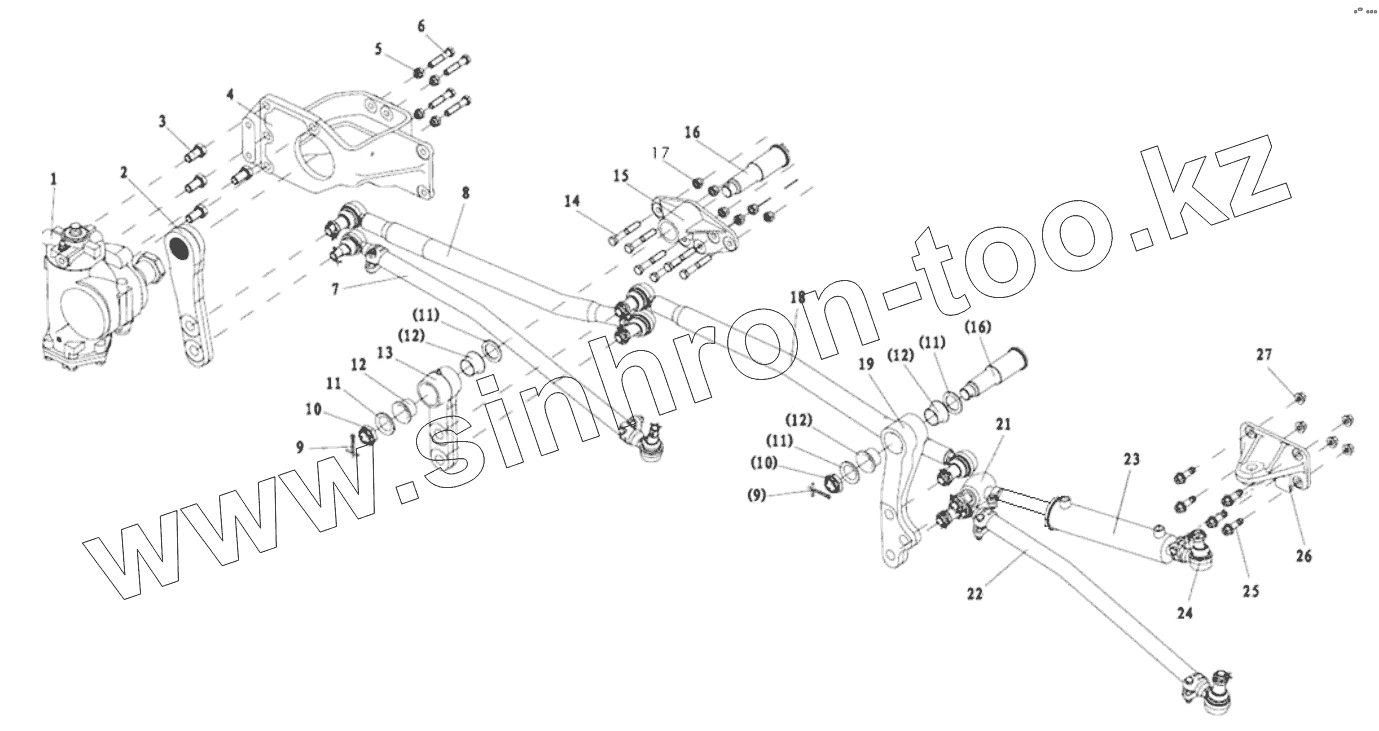

Позиция на иллюстрации	Заводской номер детали		Название детали
06.38070.2102	06.38070.2102		Screw oleagin
1	SZ943000004		Steering gear
2	DZ96319430425		Pitmanarm
3	Q151B2040TF2		Болт
4	DZ96319430411		Bracket
5	190003888458		Гайка
6	Q151B1460TF3		Hex screw
6	Q151B14130TF3		Hexscrew
6	Q151B1445TF3		Hex head bolts-fine pitch
7	DZ96189431015		Drag link
8	SZ943000001		Drag link
9	Q5006356		Шплинт
10	81.90610.0031		Гайка
11	81.90713.0837		Washer
12	81.93001.0319		Sleeve
13	SZ943000011		Middle Pitmanarm
14	Q151B1445TF3		Hex head bolts-fine pitch
15	DZ9118470603		Middle Pitmanarm bracket
16	DZ9118470605		Pinspindle
17	190003888458		Гайка
18	DZ96319430423		Drag link
19	SZ943000013		Pitmanarm
21	DZ92259470016		Ball joint
22	SZ943000003		Drag link
23	DZ9114470008		Рабочий цилиндр
24	DZ92259470015		Ball joint
25	Q151B1450TF3		Hex head bolts-fine pitch
25	Q151B1455TF3		Hex head bolts
26	DZ96319430432		Bracket
27	190003888458		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
