Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. AUX.BRAKE CHAMBER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

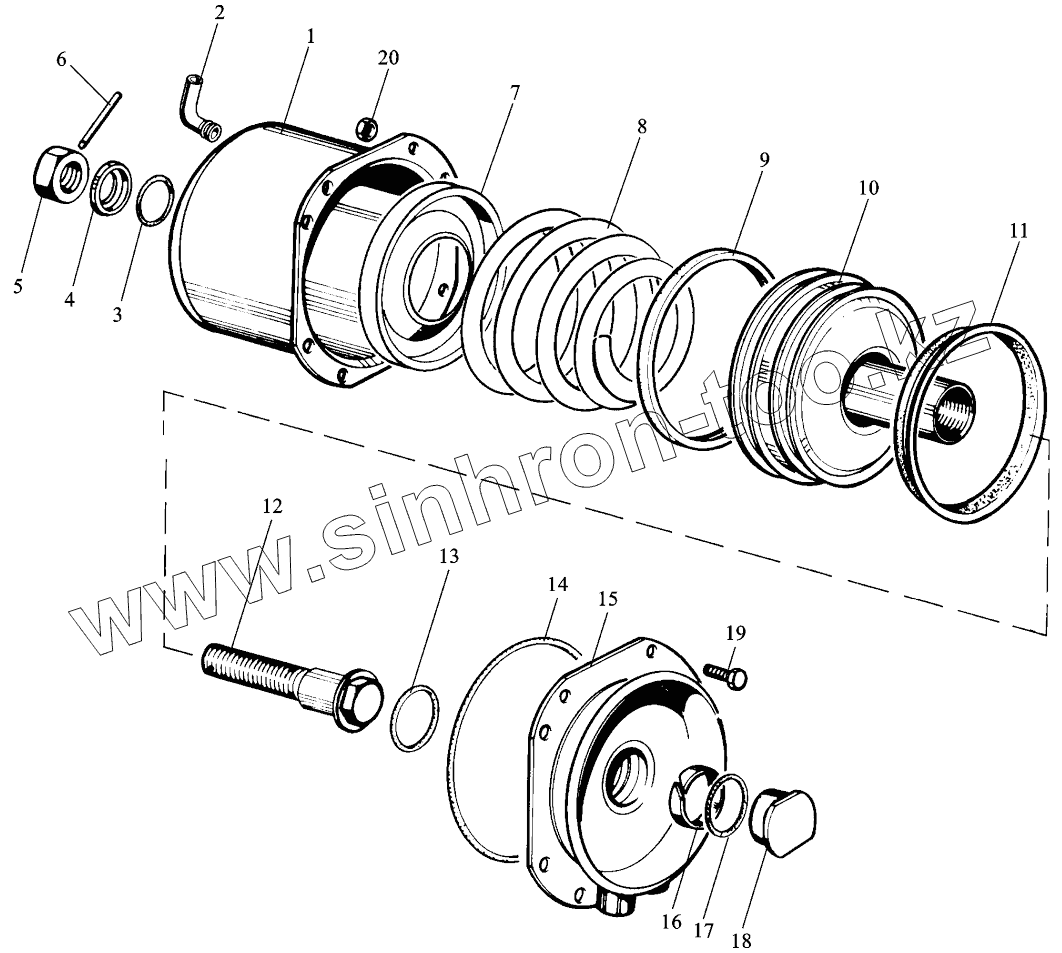

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3519CF1-805		Cylinder body
2	3519CF1-308		Шланг
3	3519CF1-311		Шайба уплотнительная
4	3519CF1-109		Шайба стопорное
5	Q341B16		Гайка № 1
6	3519CF1-032		Фиксатор
7	3519CF1-313		Втулка
8	3519CF1-412		Пружина
9	3519CF1-714		Направляющая пластина
10	3519CF1-120		Поршень
11	3519CF1-316		Кольцо уплотнительное
12	3519CF1-124		Болт
13	3519CF1-329		Кольцо уплотнительное
14	3519CF1-331		O-ring
15	3519CF1-126		Фланец
16	3519CF1-728		Направляющая пластина
17	3522CF1-334		Кольцо уплотнительное
18	Q41008F9		Гайка
19	Q150B0820		Болт
20	Q340B08		Гайка
21	Grease nipper		Grease nipper

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
