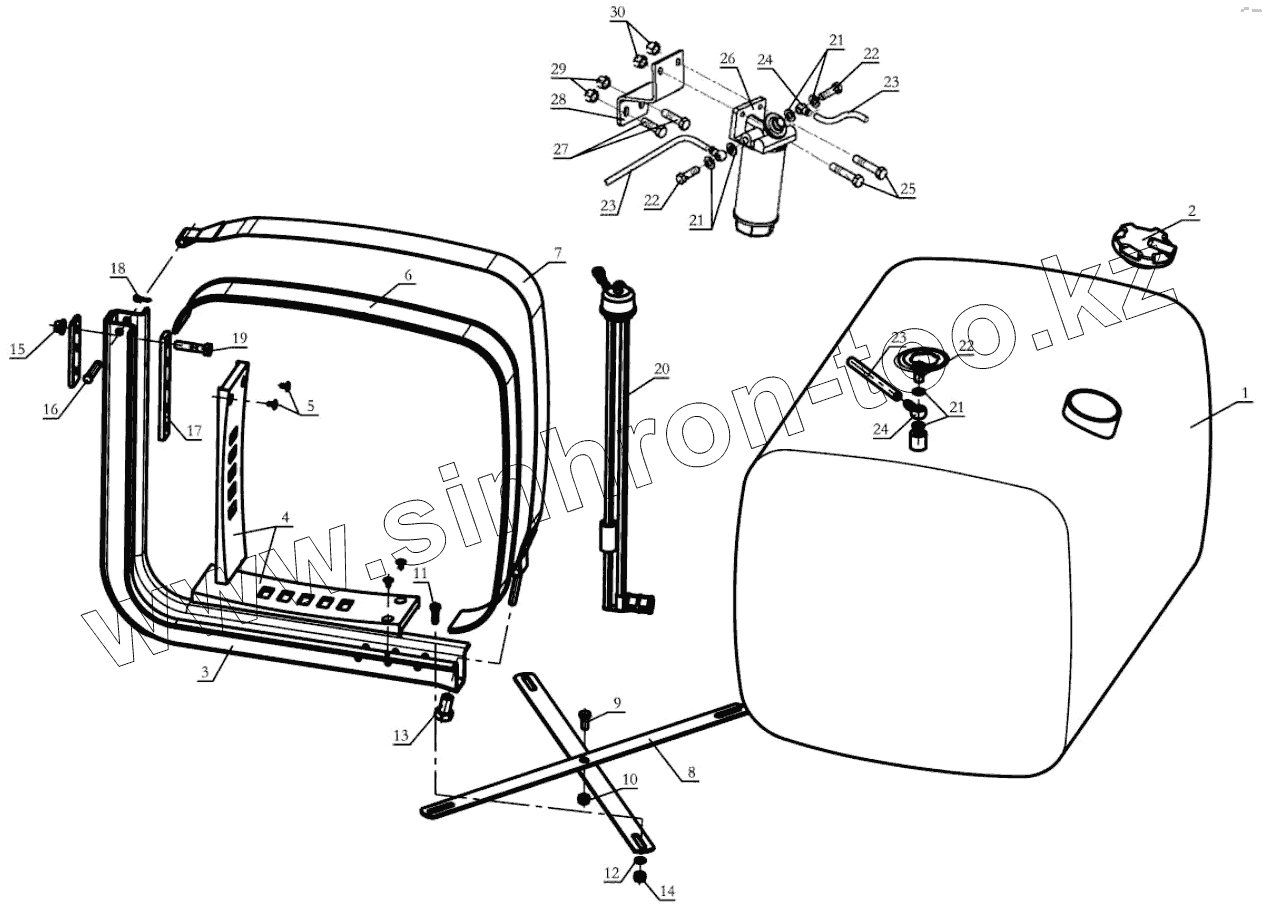

Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. ALUMINUM ALLOY FUEL TANK ASSEMBLY

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

21

22

22

22

23

23

23

24

24

25

25

26

26

27

28

28

29

30

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	DZ91189554780		Fuel Tank
1	DZ91189554790		Fuel Tank
2	SZ955000861		Cover
2	179200550023		Cover
3	DZ95189553760		Bracket
4	DZ91189552039		Rearplate
4	81.41820.0129		Rearplate
5	81.96002.0333		Tack
6	SZ955000004		Protector
7	DZ91189553730		Fasteming strap
8	81.12240.0003		Drawstring
9	Q151C1225T1F3		Hexscrew
10	190003888457		Гайка самоблокировочная
11	Q150B1030T1F3		Hex screw
12	Q40110		Шайба
13	DZ91189550396		Nut
14	Q33210T2F3		Hex nut
15	06.11251.2005		Гайка М14х1,5-10-МАN183-В1
16	Q5101265		Pin shaft
17	DZ91189554901		Rearplate
18	Q5004020		Cotter pin
19	Q151B1460TF3		Hex screw
20	DZ93189551021		Sensor
21	Q72316		Шайба
22	190003962627		Пустотелый болт
23	DZ91189556001		Pipe
24	DZ9114550233		Hose joint
25	Q150B1035T1F3		Hex screw
25	Q151C1245T1F3		Hex screw
26	DZ91189550130		Fuel coarse filter assembly
26	DZ91189550128		Fuel coarsefilter assembly
27	Q151C1435T1F3		Hexscrew
28	DZ95189550132		Bracket assembly
28	DZ95189550022		Bracket assembly
29	190003888458		Гайка
30	190003888457		Гайка самоблокировочная
30	Q33210T2F3		Hex nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
