Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. AIR CONDITIONING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

4

4

4

4

5

5

5

5

6

6

6

6

7

7

8

8

9

9

10

11

12

12

13

14

15

16

16

16

16

17

18

19

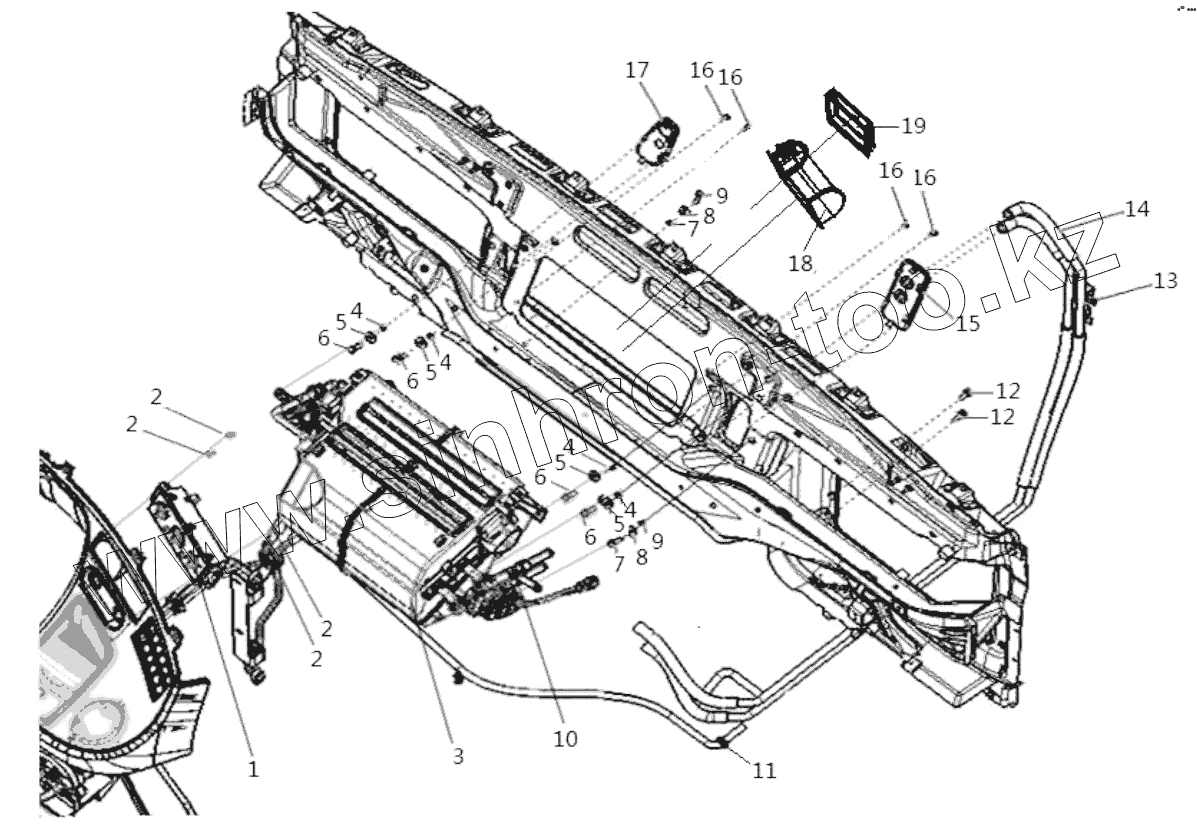

Позиция на иллюстрации	Заводской номер детали		Название детали
1	DZ96189585303		Air conditioning control panel
2	Q2140616		Болт
3	DZ15221842302		Cooling and heating integrated machine
4	Q40310		Шайба
5	Q40110		Шайба
6	Q150B1025		Болт
7	Q150B0625		Hex. Screw
8	Q40106		Шайба 8х16х2-SТ-А3С
9	Q40306		Шайба
10	DZ15221841113		Air drainage pipe pieces
11	DZ15221841111		Air conditioner drain pipe gasket
12	Q1840820		Болт с шестигранной головкой М8х20
13	DZ15221845027		Warm air pipe
14	DZ15221842003		Warm air pipe connection hose
15	DZ15221842001		Heater tube sealing pad of front panel
16	Q27104812		Screw
17	DZ15221842002		Coad coal pipe gasket of front
18	DZ15221841902		Fan housing assembly
19	DZ15221841315		Air conditioning filter assembly
