Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. AIR CLEANING DEVICE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

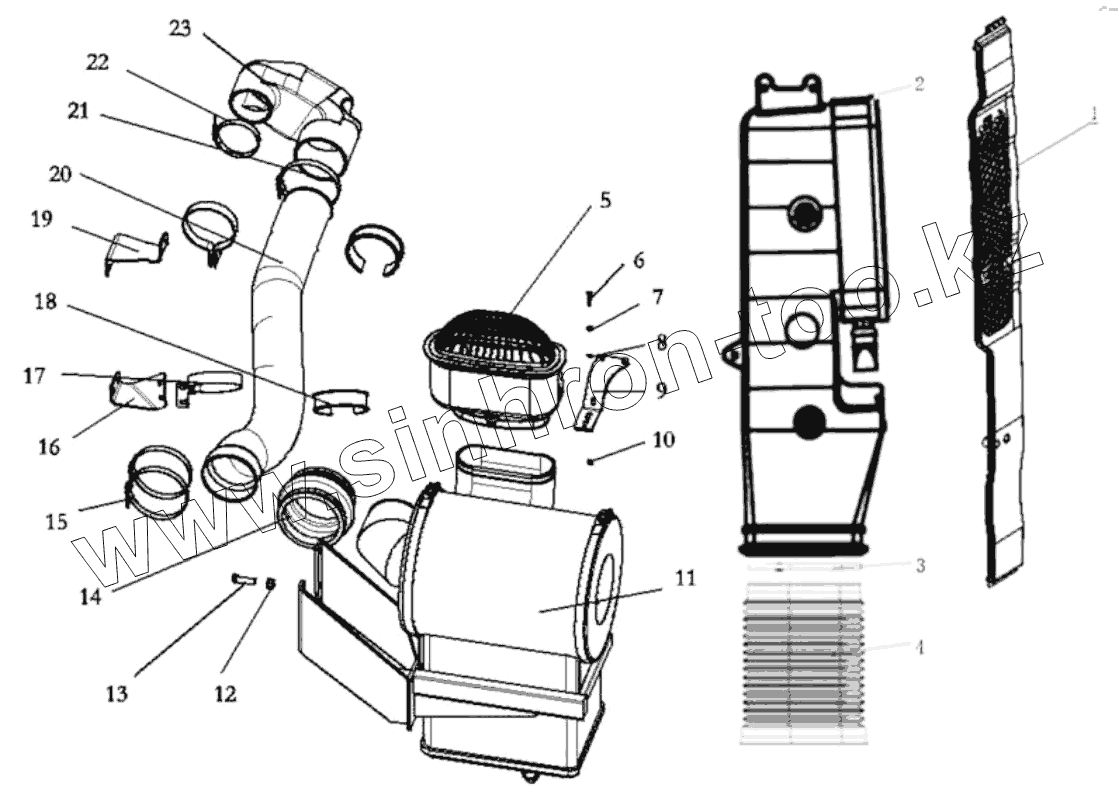

Позиция на иллюстрации	Заводской номер детали		Название детали
1	DZ96259190790		Decorative laminate
2	DZ96259190759		Intake pipe assembly
3	DZ9114190934		Clip
4	DZ96259190791		Screw pipe
5	DZ96259190736		Pedestal assembly
6	Q150B0835		Болт
7	Q40108		Шайба А8,4х16х1,6-200НV-МАN183-В4
8	Q40308		Шайба пружинная
9	81.08240.0213		Кронштейн
10	Q33208T2F3		Hex nut
11	DZ96319190737		Air cleaner
12	06.11251.2005		Гайка М14х1,5-10-МАN183-В1
13	Q151B1450TF3		Hex head bolts-fine pitch
14	DZ9112190336		Патрубок
15	DZ9003532166		Хомут
16	DZ96259191010		Bracket
17	DZ93259190954		Clip
18	DZ93259190952		Cushion blocking
19	DZ96319190730		Bracket
20	DZ96259191022		Screw pipe
21	DZ9003532147		Хомут
22	DZ9003532122		Хомут
23	DZ93259190066		Syphon

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
