Каталог запасных частей к технике: Shaanxi Shacman SX3316DT426C. MAN9.5T STEERING SHAFT BRAKE ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

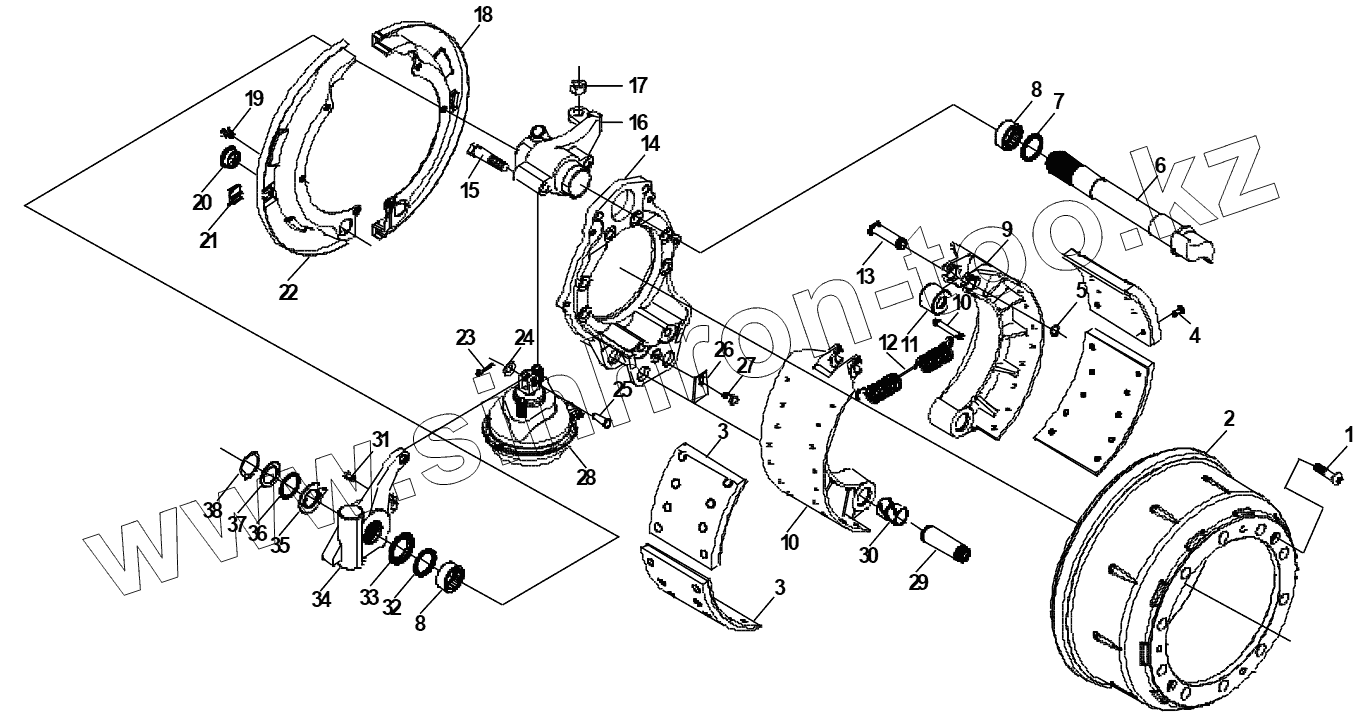

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Q2541020		Болт
2	81.50110.0232		Brake drum
3	81.50221.0849		Lower brake friction plate
4	81.92201.0109		Заклепка
5	190003933072		Circlip for axle
6	81.50301.0223/224		Brake camshaft
7	06.56279.0262		Axle packing ring
8	06.33719.0061		Quill roller
9	81.50201.0135		Brake shoe
10	81.50211.0018		Фиксатор
11	81.50213.6006		Roller assembly
12	81.97610.0115		Пружина
13	81.50211.0030		Фиксатор
14	81.50202.0108		Brake floor
15	Q151B1690TF2		Болт
16	81.50310.0312		Air-chamber bearer
17	06.11241.0117		Гайка
18	81.50101.0224		Prevented dust cap
19	Q150B1012		Болт
20	81.96002.0098		Packing hulkhead
21	81.96002.0075		Packing hulkhead
22	81.50101.0223		Prevented dust cap
23	Q5004026		Cotter pin
24	Q40114		Шайба
25	06.21569.0077		Pin axle
26	81.90801.0225		Защитная пластина
27	06028284505		Hex bolt
28	81.51101.6264/6265		Brake air-chamber
29	81.50212.0032		Фиксатор
30	81.93021.0117		Bush
31	Q150B0812		Болт
32	06.56279.0260		Axle packing ring
33	81.91710.0163		Bushing
34	81.50610.6231		Automatic gap adjusting arm
35	81.90711.0714		Indicating plate
36	81.90711.0705		Brake shoe adjusting washer
37	81.90701.0769		Шайба
38	06.29010.0127		Circlip for axle

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
