Каталог запасных частей к технике: Shaanxi Shacman SX3316DT426C. AIR CLEANING DEVICE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

27

27

28

28

29

30

31

31

31

32

33

34

35

36

37

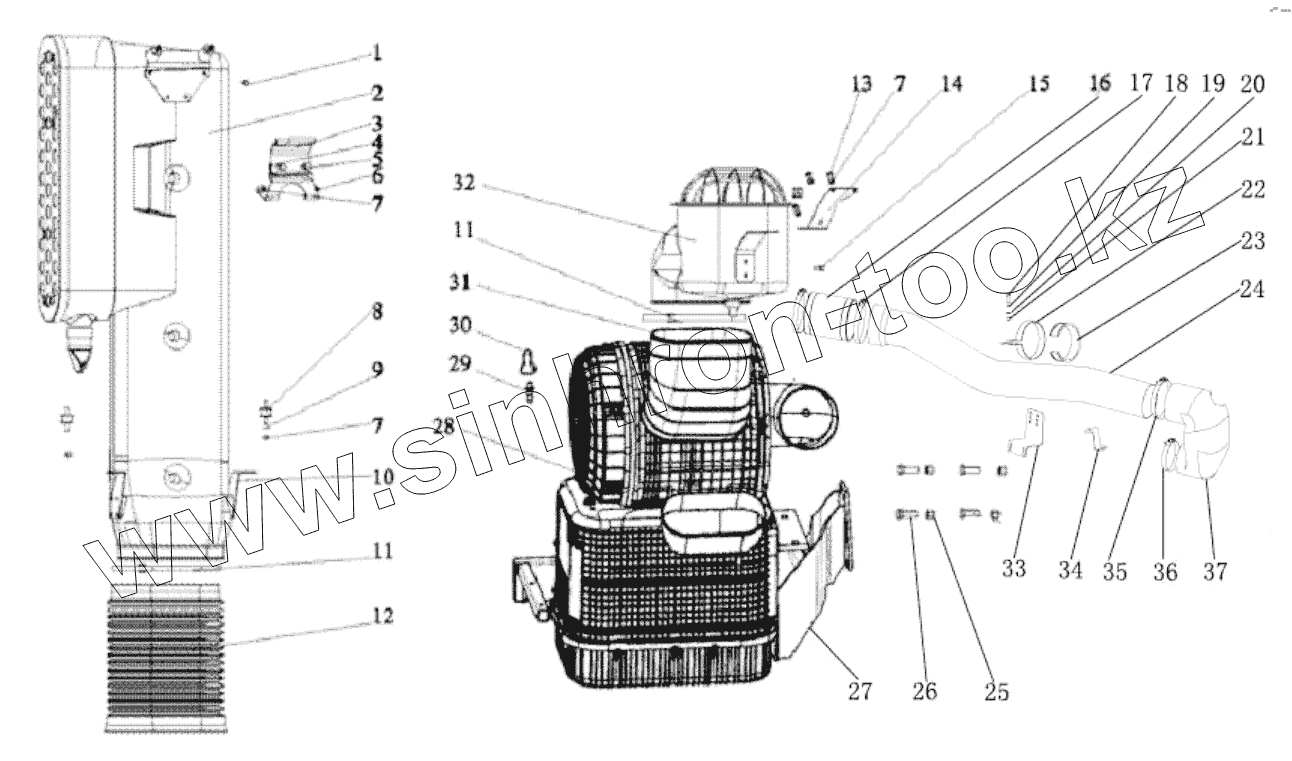

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Q2610816		Screw
2	DZ93259190005		Intake pipe assembly
3	81.62940.5011		Bracket
4	Q33210		Гайка
5	Q150B1030		Болт
6	DZ9112196038		Кронштейн
7	Q340B08		Гайка
8	81.96210.0289		Втулка
9	Q40308		Шайба пружинная
10	DZ9112196034		Кронштейн
11	DZ9114190934		Clip
12	DZ93259190006		Screw pipe
13	Q150B0820		Болт
14	DZ9112190134		Кронштейн
15	Q2610860		Locking screw
16	DZ93319190020		Screw pipe
17	DZ9003532166		Хомут
18	Q150B1025		Болт
19	Q40310		Шайба
20	Q40110		Шайба
21	Q340B10T2F3		Type 1 hex nut
22	DZ93259190954		Clip
23	DZ93259190952		Cushion blocking
24	SZ919000775		Metal pipe
24	DZ95259190593		Metal pipe
25	06.11251.2005		Гайка М14х1,5-10-МАN183-В1
26	Q151B1455TF3		Hex head bolts
27	DZ95259190440		Air cleaner Bracket
27	DZ95259190590		Air cleaner Bracket
27	DZ95319190505		Air cleaner Bracket
28	DZ91259190042		Oil-bath air cleaner
28	DZ91259190056		Oil-bath air cleaner
29	161200190040		on-off
30	169100770028		mantle
31	DZ95259190193		Hose
31	DZ95319190005		Hose
31	SZ919000703		Hose
32	DZ93259190009		Support
33	DZ9114190448		Hex nut
34	SZ919000012		Bracket
35	DZ9003532147		Хомут
36	DZ9003532122		Хомут
37	DZ93259190066		Syphon

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
