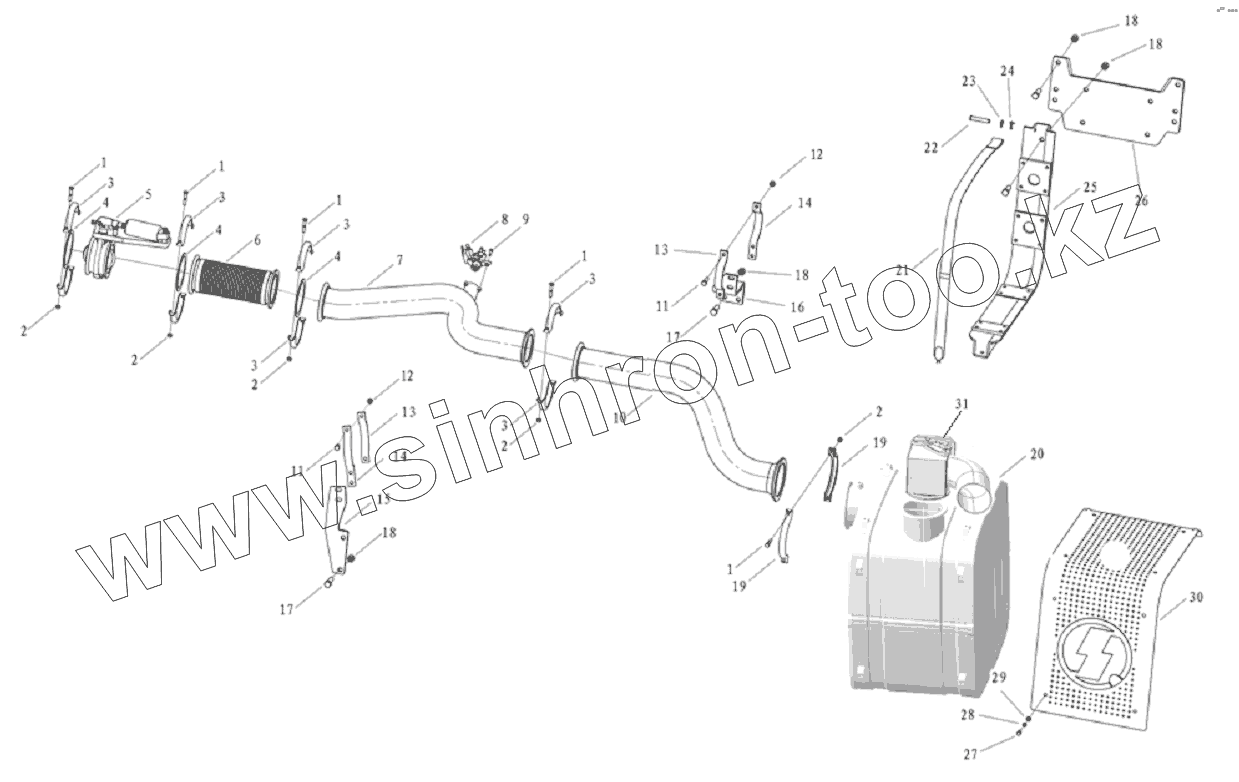

Каталог запасных частей к технике: Shaanxi Shacman SX3316DR366 (F2000). WP10 EXHAUSTING AND MUFFLER

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

2

2

2

2

3

3

3

3

3

3

4

4

4

5

6

7

8

9

10

11

11

12

12

13

13

14

14

15

16

17

17

18

18

18

18

19

19

20

21

22

23

24

26

27

28

29

30

31

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Q150B0845T1F3		Hex screw
2	Q33208T2F3		Hex nut
3	DZ95259540004		Clip
4	DZ95259540029		Gasket
5	DZ91189180002		Valve
6	DZ95259540008		Hose
7	DZ93319540372		Exhaust pipe assembly
8	DZ95259540355		Urea spray nozzle
9	Q150B0625Q		Hex bolt
10	DZ95319540503		Exhaust pipe assembly
11	Q150B1040		Болт
12	Q33210		Гайка
13	199112540161		Clip
14	199112540162		Clip
15	SZ954001213		Bracket
16	DZ95319540201		Bracket
17	Q150B1445Q		Hex bolt
18	Q32214		Hex nut
19	DZ9112540001		Clip
20	DZ95259540346		Compositive SCR box
21	SZ954001107		Front bracket assembly
22	Q5101265		Pin shaft
23	Q40112		Шайба
24	Q5004020		Cotter pin
25	SZ954001101		EGP bracket assembly
26	DZ95319540308		Bracket assembly
27	Q150B0816Q		Hex bolt
28	Q40208		Шайба
29	Q33214		Гайка
30	DZ95259540386		Cowling insulation
31	DZ95259540250		Exhaust pipe

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
