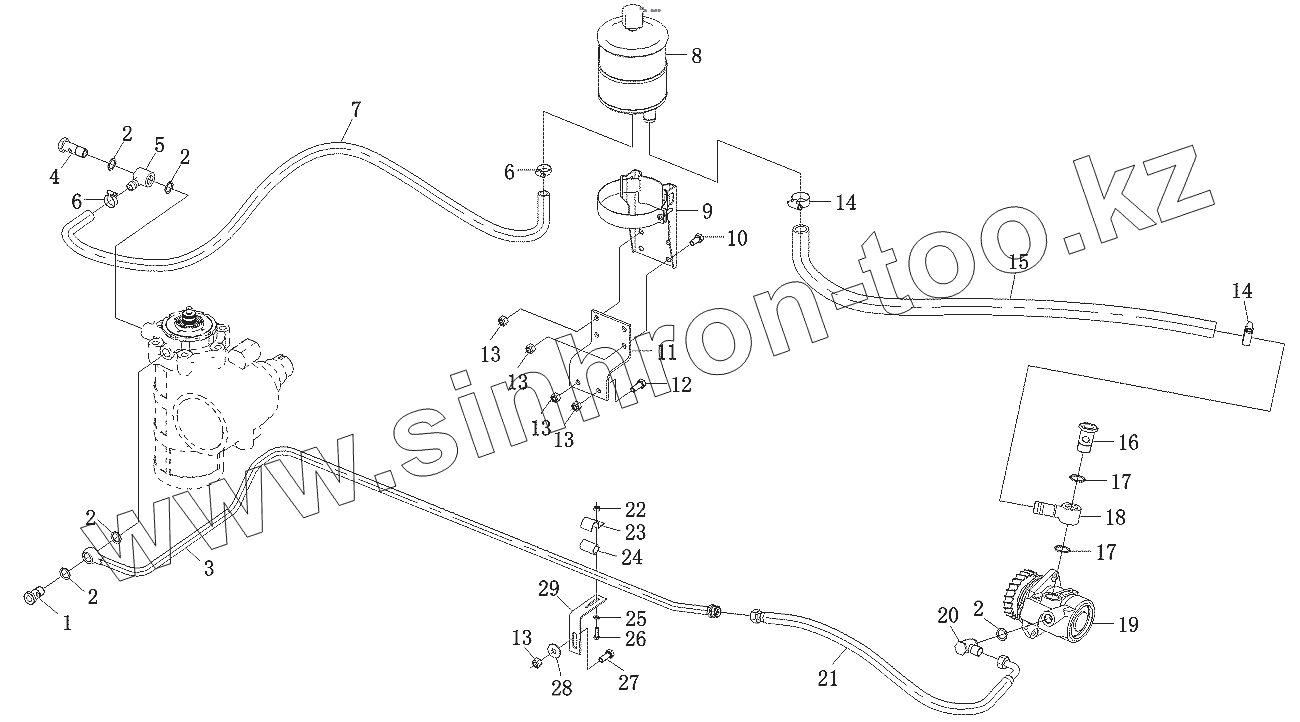

Каталог запасных частей к технике: Shaanxi Shacman SX3258DR384—F2000. Hydraulic device

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

4

5

6

6

7

8

9

10

11

12

13

13

13

13

13

14

14

15

16

17

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	190003962632		Болт
2	DZ91189470114		Seal-washer
3	DZ95189470203		Delivery line
4	250-3408017		Штуцер
5	DZ9100470013		Соединение
6	190003989336		Clip
7	199112470024		Rubber hose
8	DZ95189470004		Oil container assy
9	DZ95189470006		Bracket
10	Q150B1025		Болт
11	DZ95259470023		Bracket
12	Q151B1025		Болт
13	Q340B06		Nut
14	190003989301		Clip
15	DZ9100470051		Hose
16	190003962651		Болт
17	190003098031		Шайба уплотнительная
18	199100470076		Гайка-штуцер
19	DZ95259130001		Steering pump
20	DZ96189470110		Nozzle
21	DZ95189470203		Delivery line
22	Q33210		Гайка
23	138091360181		Хомут
24	161000060211		Резиновый шланг
25	Q40306		Шайба
26	Q150B0620		Hex.screw
27	Q150B0625		Hex. Screw
28	Q40206		Шайба
29	DZ9118470031		Bracket

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
