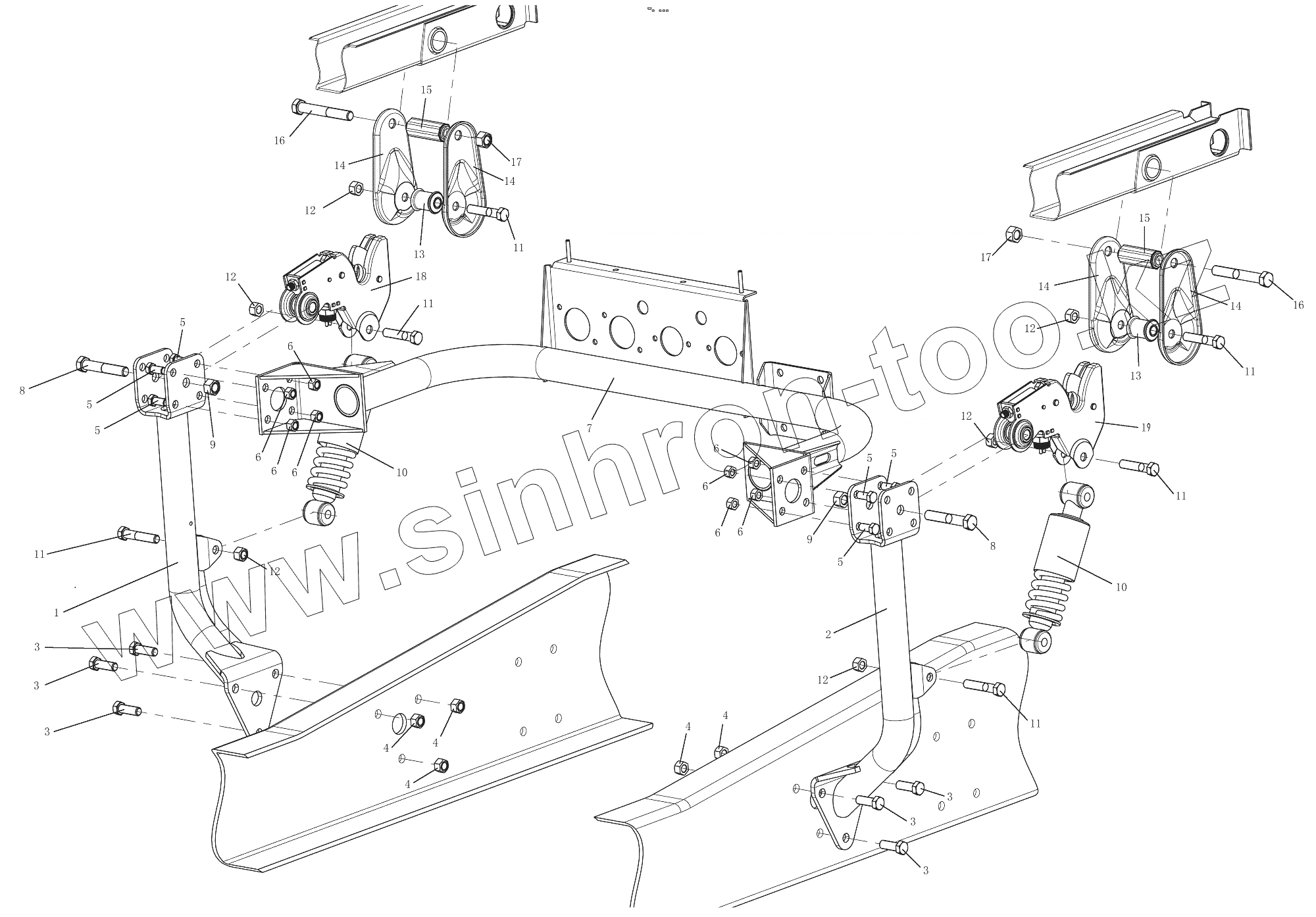

Каталог запасных частей к технике: Shaanxi Shacman SX3258DR384—F2000. Cab locking device
1
2
3
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
8
8
9
9
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
13
14
14
14
14
15
15
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DZ13241440291 | Cab support assembly | |
| 2 | DZ13241440292 | Cab support assembly | |
| 3 | Q151B1440 | Болт | |
| 4 | 190003888458 | Гайка | |
| 5 | Q150B1225 | Hex.screw | |
| 6 | Q33412 | Болт ВМ12х1,5-8-МАN183-В1 | |
| 7 | DZ1640440100 | Рама в сборе | |
| 8 | Q151B1690 | Болт | |
| 9 | Q33416 | Гайка | |
| 10 | DZ13241440150 | Spring strut | |
| 11 | Q151B1470 | Болт | |
| 12 | 190003888458 | Гайка | |
| 13 | 81.96210.0462 | Втулка | |
| 14 | 81.61851.0008 | Крепежная пластина | |
| 15 | 81.96210.0364 | Втулка | |
| 16 | Q151B16110 | Болт | |
| 17 | Q33416 | Гайка | |
| 18 | SZ144000756 | Cab lock | |
| 19 | DZ13241440032 | Cab lock |
