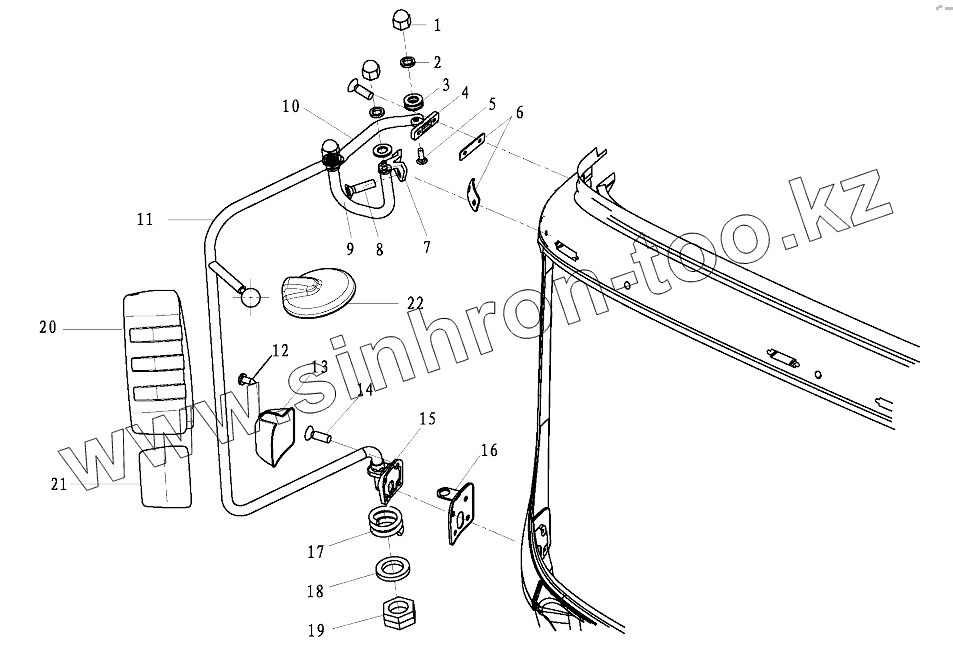

Каталог запасных частей к технике: Shaanxi Shacman SX3256DR384 (F3000). REAR VIEW MIRROR RIGHT BRACKET

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 Q394B10 Combined cap nut
2 Q40310 Шайба
3 Q40110 Шайба
4 DZ13241770065 Upper support
5 Q1921030 Large round head square neck bolt
6 DZ13241770063 Rubber board
7 DZ13241770066 Upper right seat
8 Q2540830 Oval-head self-tapping screw
9 DZ13241770044 Upper bracket assembly
10 DZ13241770043 Upper bracket
11 DZ13241770047 Right bracket assembly
12 Q2140412 Cross recessed pan head screws
13 DZ13241770068 Lower seat cover
14 Q2540825 Cross recessed countersunk head screw
15 DZ13241770067 Lower support
16 DZ13241770064 Rubber mat
17 DZ13241770069 Spring
18 Q40122 Flat washers
19 Q341B22 Type 1 hex nut
20 DZ13241770041 Right main rearview mirror assembly
21 DZ13241770042 Right wide-angle rearview mirror assembly
22 DZ13241770088 Mirror assembly
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
