Каталог запасных частей к технике: Shaanxi Shacman SX3256DR384 (F3000). LEFT FOOT PANEL BRACKET

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

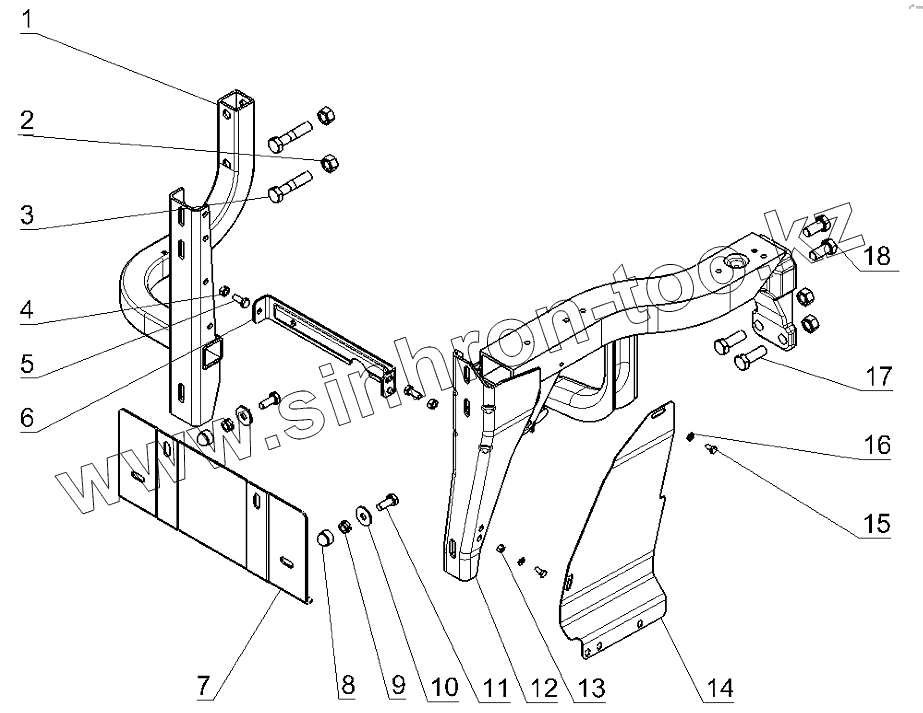

Позиция на иллюстрации	Заводской номер детали		Название детали
1	DZ13241240160		Left front pedal bracket assembly
2	Q341B14T13F2		Гайка
3	Q151B1465TF2		Болт
4	Q340B08		Гайка
5	Q150B0820		Болт
6	81.41890.0044		Держатель
7	DZ13241240433		Support plate
8	88.96002.0027		Крышка М14х1,5х30-10,9-МАN183-В1
9	190003888730		Hexagon self-locking thin nut
10	Q40210		Шайба
11	Q150B1025		Болт
12	DZ13241240170		Left rear pedal bracket assembly
13	Q33206		Шайба стопорная
14	DZ1642240023		Left rear cover
15	Q150B0612		Hex bolt
16	Q40106		Шайба 8х16х2-SТ-А3С
17	Q151B1440TF2		Hex bolt
18	Q151B1430TF2		Hex bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
