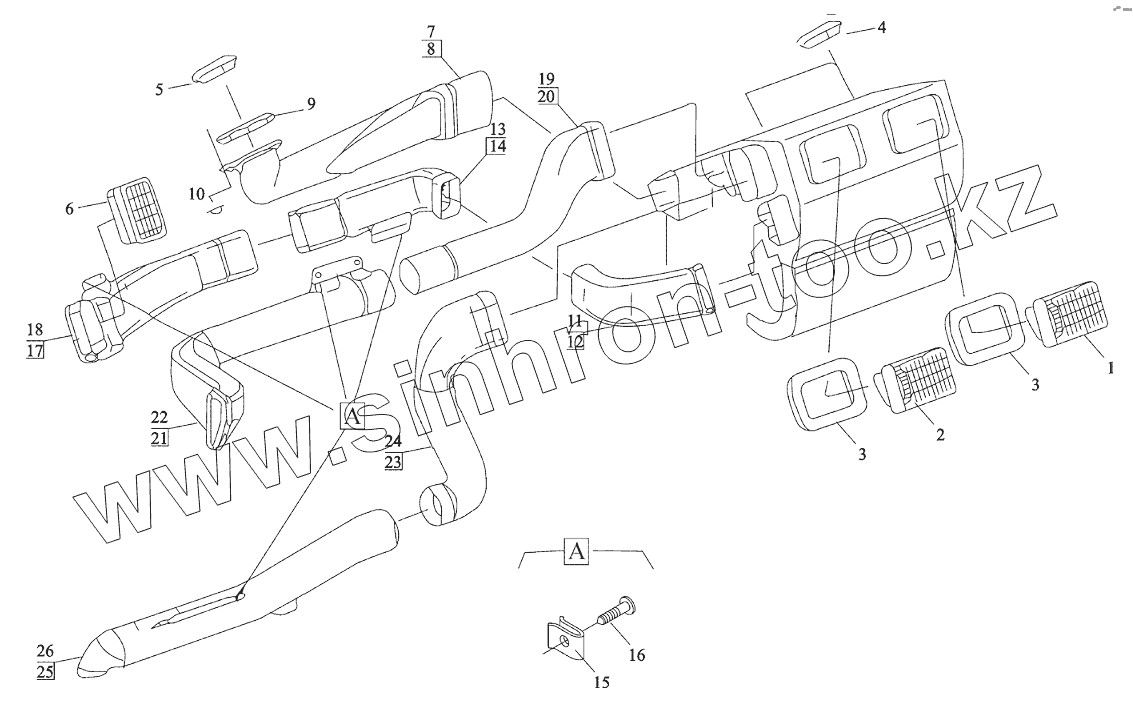

Каталог запасных частей к технике: Shaanxi Shacman SX3256DR384 (F3000). AIR DUCT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
DZ13241842412 DZ13241842412 Nozzle assembly
1 DZ13241842420 Right air outlet
2 DZ13241842419 Left air outlet
3 81.61951.2009 Прокладка
4 DZ13241842414 Nozzle assembly
5 DZ13241842410 Nozzle assembly
6 DZ13241842418 air outlet
7 81.61950.0213 Дефростер левый
8 81.61950.0214 Дефростер правый
9 81.61951.2003 Прокладка
10 06.41159.0050 Шайба-фиксатор 5-18-СК67/РVС-SW
11 81.61950.0239 Воздуховод левый внутренний
12 81.61950.0238 Воздуховод правый внутренний
13 81.61950.0229 Воздуховод левый
14 81.61950.0228 Воздуховод правый
15 06.07158.4504 Гайка SТ4,2х16Z1-С-Н-А3R
16 06.13189.0051 Пластина-фиксатор SТ4,2-4-А3С
17 81.61950.0233 Воздуховод левый внешний
18 81.61950.0232 Воздуховод правый внешний
19 81.61950.0215 Воздуховод двери левый внутренний
20 81.61950.0216 Воздуховод двери правый внутренний
21 81.61950.0219 Воздуховод двери левый внешний
22 81.61950.0220 Воздуховод двери правый внешний
23 81.61950.0223 Воздуховод левый внутренний в ноги
24 81.61950.0222 Воздуховод правый внутренний в ноги
25 81.61950.0225 Воздуховод левый в ноги
26 81.61950.0224 Воздуховод правый в ноги
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
