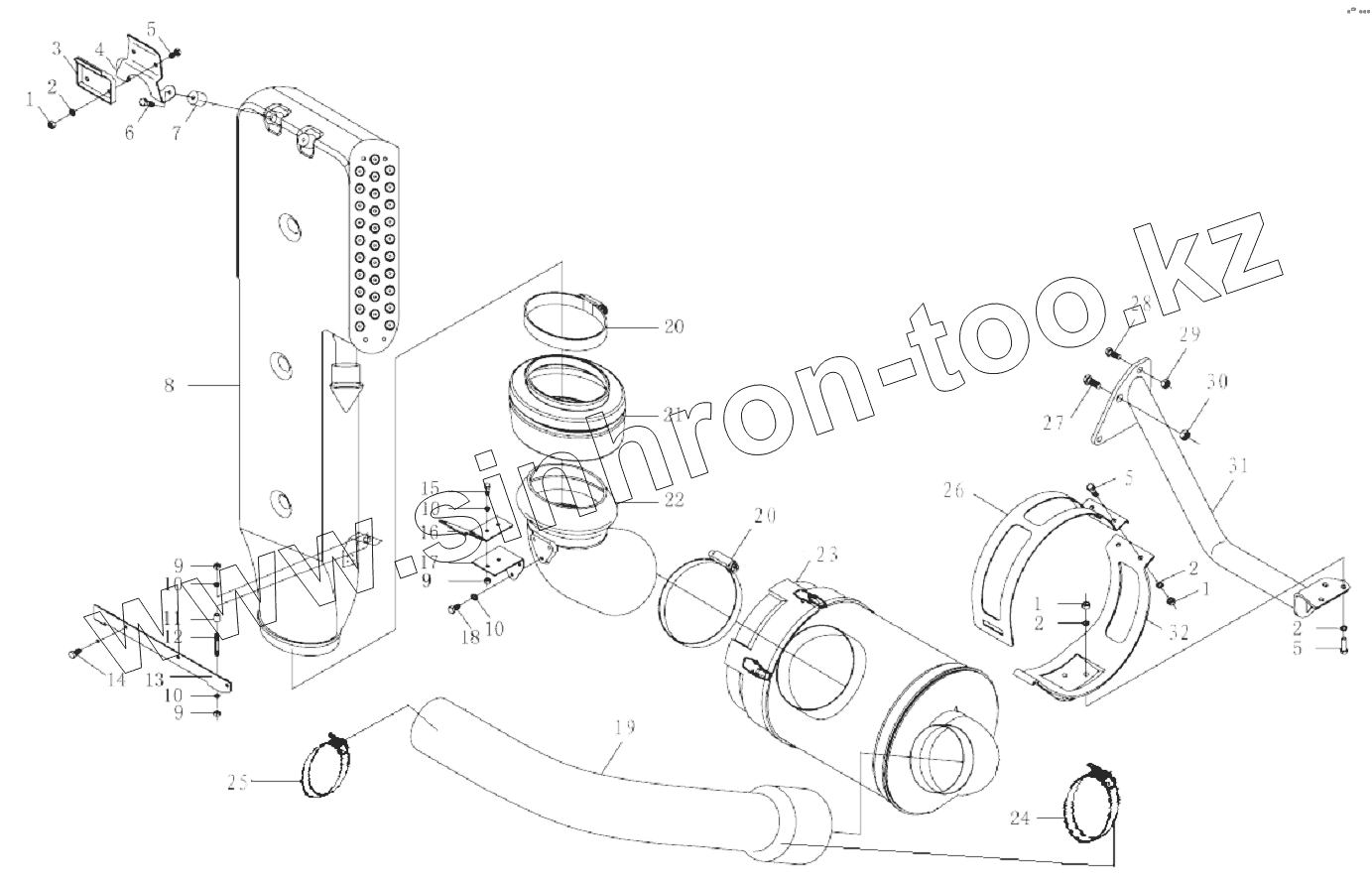

Каталог запасных частей к технике: Shaanxi Shacman SX3256DR384 (F3000). AIR CLEANING DEVICE (WP10)

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

2

3

4

4

5

5

5

6

7

8

9

9

9

10

10

10

10

11

12

13

13

14

15

16

16

17

17

18

19

20

20

21

22

22

22

22

23

24

25

26

27

28

29

30

31

31

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Q340B10		Nut
2	Q40310		Шайба
3	DZ9112190302		Пластина
4	DZ9112190301		Кронштейн
4	DZ9112196038		Кронштейн
5	Q150B1025		Болт
6	Q2610830		Болт
7	348D410007		Pad
8	DZ93259190005		Intake pipe assembly
9	Q340B08		Гайка
10	Q40308		Шайба пружинная
11	81.96210.0289		Втулка
12	Q1290850		Шпилька
13	81.08240.0215		Кронштейн
13	DZ9112196034		Кронштейн
14	Q2610810		Болт
15	Q150B0820		Болт
16	81.08240.0213		Кронштейн
16	DZ9112190134		Кронштейн
17	DZ9112190135		Кронштейн
17	81.08240.0214		Кронштейн
18	Q2610810		Болт
19	DZ9112190102		Air hose pipe
20	DZ9002530001		Clip
21	DZ93259190006		Screw pipe
22	DZ95259190887		Hose
22	DZ95259190601		Hose
22	DZ95319190501		Hose
22	DZ95319190601		Hose
23	DZ9118190230		Air cleaner
24	DZ9003532166		Хомут
25	DZ9003532122		Хомут
26	DZ9118190231		Крепежная скоба верхняя
27	Q150B1630		Болт
28	Q150B1430		Болт
29	Q33214		Гайка
30	Q33216		Гайка
31	DZ9112190178		Bracket
31	DZ95259190010		Bracket
31	SZ919001033		Bracket
32	DZ9118190232		Крепежная скоба нижняя

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
