Каталог запасных частей к технике: Shaanxi Shacman SX3255DR385. STR TRANSAXLE BRAKE I

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

6

7

8

9

9

10

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

12

13

13

14

14

14

14

14

14

15

15

15

15

15

15

15

15

15

15

15

15

16

16

16

16

17

18

19

20

21

22

22

22

22

23

23

23

23

24

24

24

24

25

25

25

25

26

26

26

26

27

28

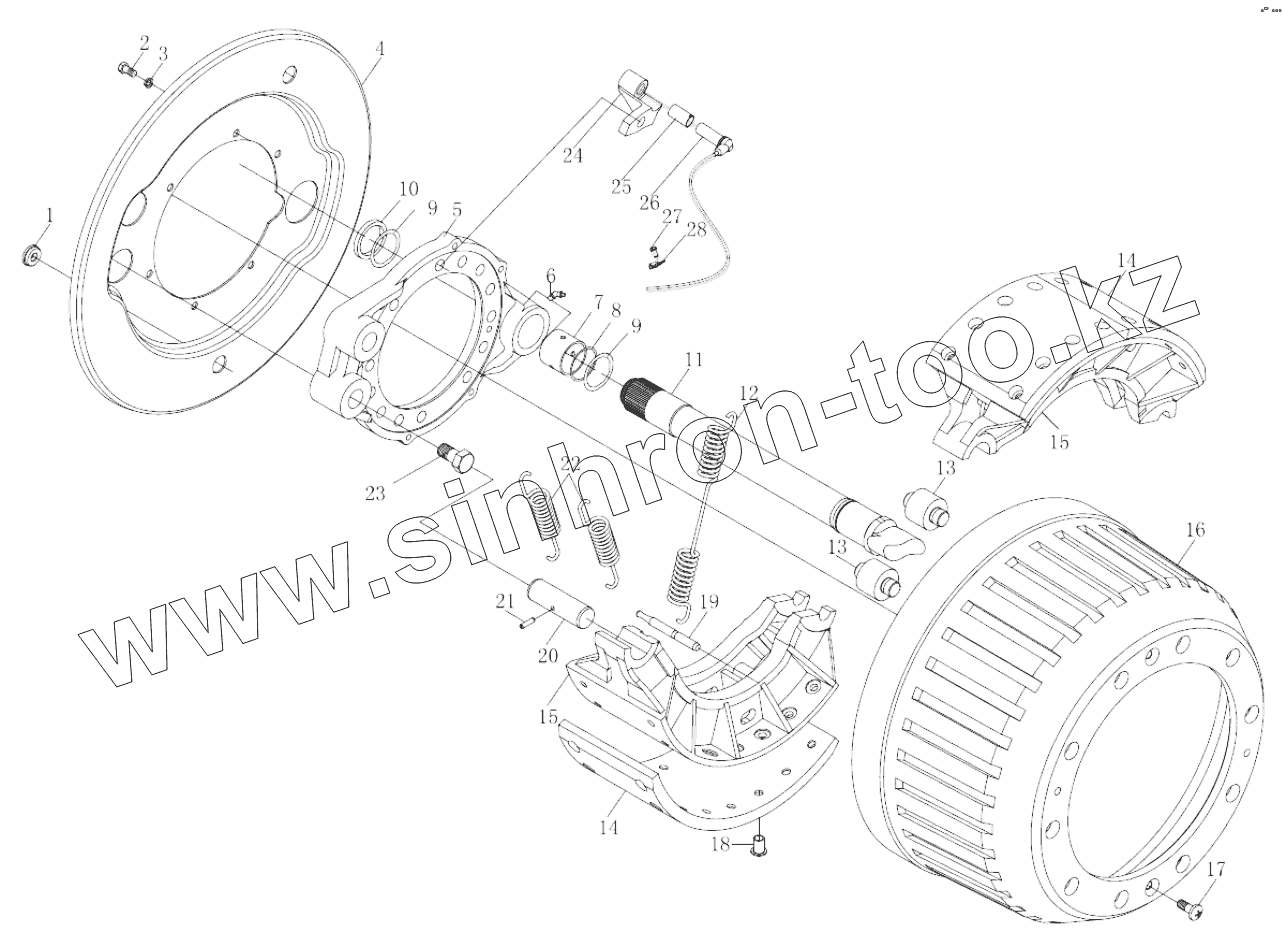

Позиция на иллюстрации	Заводской номер детали		Название детали
1	18800340037		Packing plug
2	190003802411		Hex bolt
3	190003931102		Шайба пружинная
4	199112340012		Brake prevented dust cap
4	DZ9160340018		Brake prevented dust cap
5	199000340062		Brake floor
6	190003963114		Taper thread grease nipple
7	188000340017		Bush
8	188000340023		O style packing ring
9	188000440010		Washer
10	190003933300		Circlip for axle
11	199112340026		Brake camshaft
11	DZ9112340057		Вал кулачковый
11	DZ9112340056		Вал кулачковый
11	199112340027		Brake camshaft
12	188000440012		Return spring
13	199000340027		Holddown wheel
14	199112340064		Brake friction plate
14	DZ9160340068		Brake friction plate
15	199000340061		Brake shoe
15	DZ9160340070		Brake shoe assy
15	199000340063		Brake shoe assy
16	199112340006		Brake drum
16	DZ9160340006		Brake drum
17	190003825513		Slit bolt
18	189000340068		Hollowness clincher
19	188000440032		Pin
20	199000340064		Pin axle
21	190003909661		Elastane pin
22	199112340049		Return spring
22	DZ9160340049		Return spring
23	190003803822		Hex bolt
23	190003803840		Hex bolt
24	199112340066		ABS bearer
24	199112340067		ABS bearer
25	DZ9100580215		Втулка датчика
25	DZ9100580206		Втулка датчика
26	DZ9100580214		Датчик АВS
26	DZ9100580205		Датчик в сборе
27	DZ9112340162		Clincher
28	Q150B0510		Hex bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
