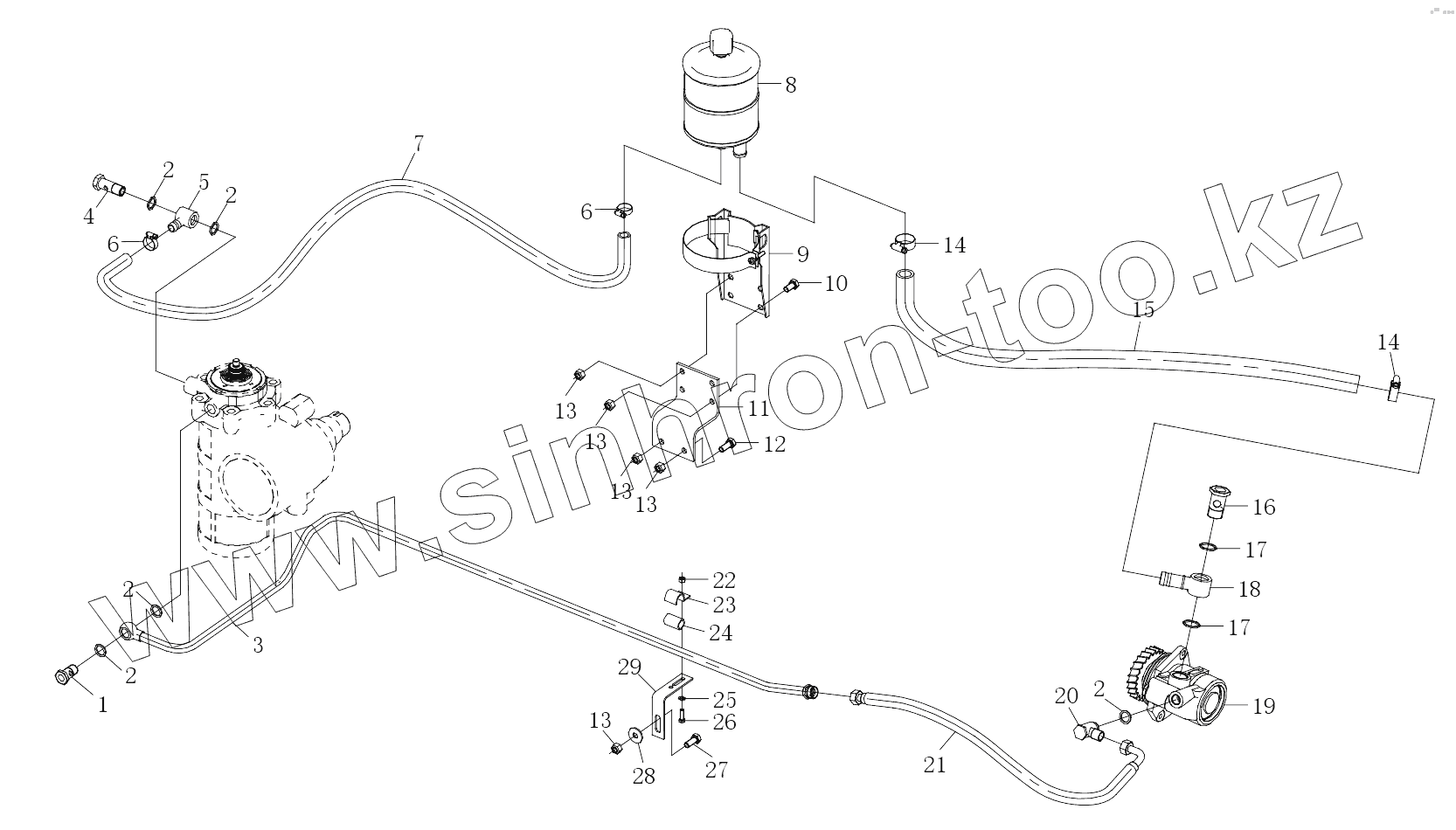

Каталог запасных частей к технике: Shaanxi Shacman SX3255DR385. HYDRAULIC DEVICE

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

4

5

6

6

7

8

9

10

11

12

13

13

13

13

13

14

14

15

16

17

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	190003962632		Болт
2	DZ91189470114		Seal-washer
3	DZ93319470013		Delivery line
4	250-3408017		Штуцер
5	DZ9100470013		Соединение
6	190003989336		Clip
7	DZ9100470141		Rubber hose
8	DZ95189470004		Oil container assy
9	DZ95189470006		Bracket
10	Q150B1025		Болт
11	DZ95259470023		Bracket
12	Q150B1035		Болт
13	Q33210		Гайка
14	190003989301		Clip
15	DZ9100470085		Hose
16	190003962651		Болт
17	190003098031		Шайба уплотнительная
18	199100470076		Гайка-штуцер
19	DZ9100130011		Steering pump
20	DZ96189470110		Nozzle
21	DZ9100470108		Трубка высокого давления
22	Q33206		Шайба стопорная
23	138091360181		Хомут
24	161000060211		Резиновый шланг
25	Q40106		Шайба 8х16х2-SТ-А3С
26	Q150B0620		Hex.screw
27	Q150B1030		Болт
28	Q40210		Шайба
29	DZ95259470050		Bracket

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
