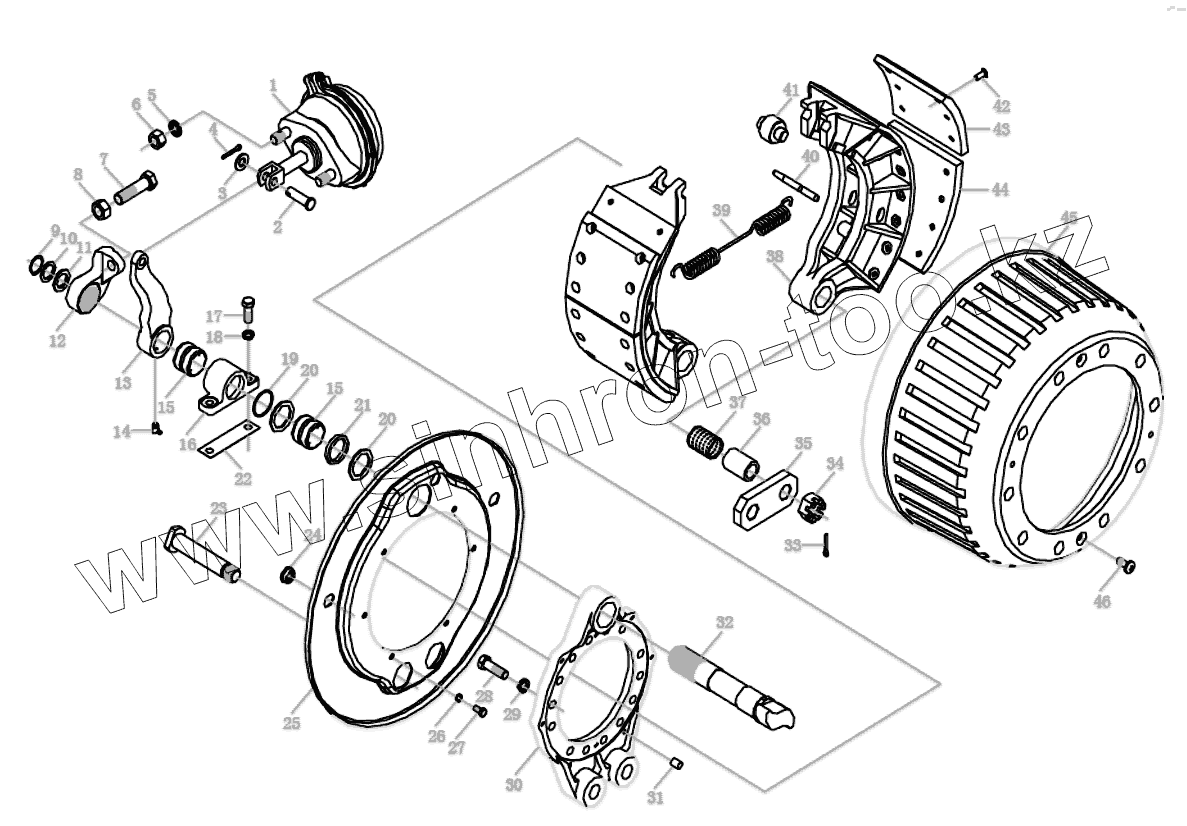

Каталог запасных частей к технике: Shaanxi Shacman SX3255DR385. FRONT AXLE BRAKING

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

30

30

30

30

31

32

32

32

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	99000360060		Diaphragm brake chamber
2	Q510440		Pin axle
3	Q40114		Шайба
4	Q5004022		Шплинт
5	Q41216		Шайба пружинная
6	Q341B16		Гайка № 1
7	Q151B1870		Hex bolt
8	Q351B18		Hex nut
9	Q43125		Кольцо
10	80320028		Adjusting washer
11	880340022		Шайба
12	8804420		Adjusting arm
13	99112440012		Brake arm
14	90003936114		Пресс масленка
15	99000520096		Крышка защитная
16	DZ9100340017		Втулка
17	Q151C1230		Болт
18	Q40312		Шайба пружинная
19	Q43740		Wire circlip for axle
20	880440010		Шайба
21	880340023		Уплотнительное кольцо
22	8804426		Adjusting washer
23	8804425		Bear pin
24	880340037		Кольцо
25	8804419		Brake prevented dust cap
26	Q40308		Шайба пружинная
27	Q150B0816		Болт
28	Q151B1455		Hex bolt
29	Q40314		Шайба пружинная
30	880440016		Brake floor
30	880440018		Brake floor
31	Q5211222		Штифт
32	99112440024		Brake camshaft
32	99112440025		Brake camshaft
33	Q5005040		Шплинт
34	Q387B24		Гайка
35	8804408		Positive plate
36	8804431		Bush
37	8804406		Bush
38	99000440018		Brake prevented cap
39	8804412		Return spring
40	8804432		Return spring pin
41	99000340027		Эксцентрик
42	99112340048		Hollowness clincher
43	99000440017		Brake friction plate
44	880440011		Brake friction plate
45	99112440003		Brake drum
46	Q2541020		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
