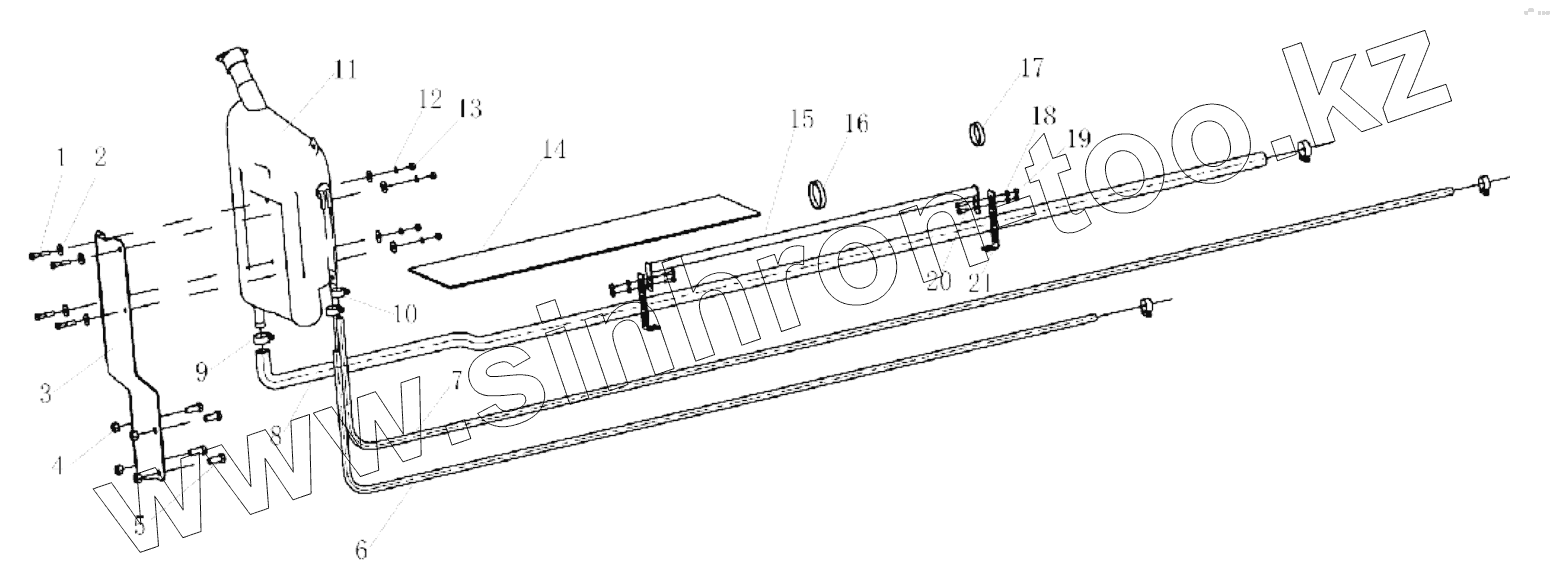

Каталог запасных частей к технике: Shaanxi Shacman SX3255DR385. EXPANSION BOX SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
15
15
15
16
17
18
19
20
21
21
21
21
Позиция на иллюстрации Заводской номер детали Название детали
1 Q150B0840 Болт
2 Q40208 Шайба
3 DZ9114530361 Кронштейн расширительного бачка
3 DZ9114530362 Кронштейн расширительного бачка
4 Q33212 Гайка
5 Q150B1230TF2 Болт
6 199100530125 Hose
7 199114530428 Шланг
8 116100840031 Шланг
8 DZ1643840011 Трубка подвода
9 190003989301 Clip
10 190003989300 Хомут
11 DZ9114530260 Расширительный бачок в сборе
12 Q40308 Шайба пружинная
13 Q340B08 Гайка
14 DZ9112360041 Protecting jacket
15 DZ95259534009 Bracket assembly
15 DZ95259534004 Bracket assembly
16 190003171356 Лента крепления
17 190003171697 Хомут
18 Q40106 Шайба 8х16х2-SТ-А3С
19 Q33206 Шайба стопорная
20 Q150B0620 Hex.screw
21 188000360083 Bracket
21 DZ13241841502 Bracket assembly
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
