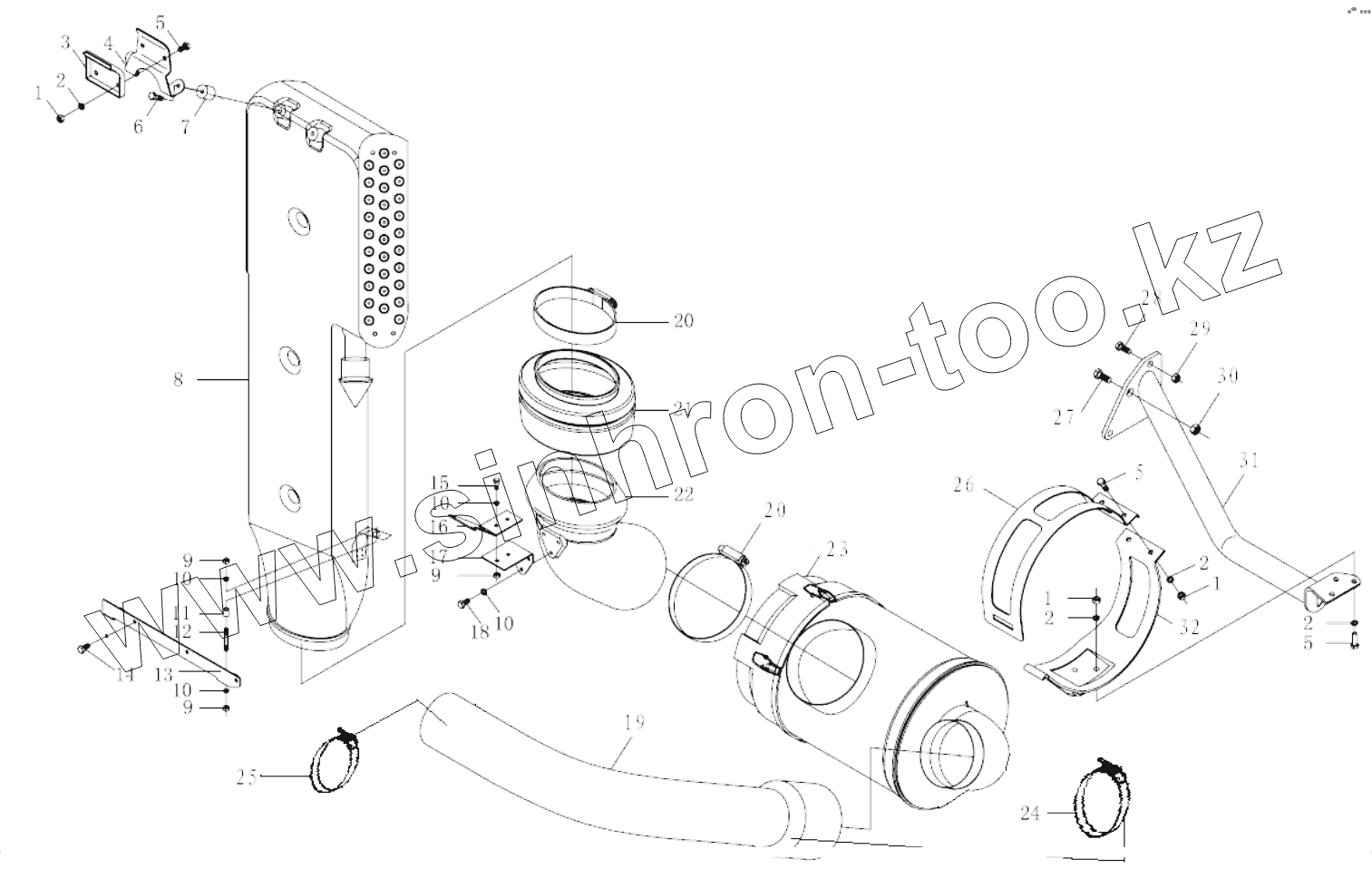

Каталог запасных частей к технике: Shaanxi Shacman SX3255DR385. AIR CLEANING DEVICE (WP10)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
2
3
4
4
4
4
5
5
5
6
7
8
9
9
9
10
10
10
10
11
12
13
13
13
13
14
15
16
16
16
16
17
17
17
17
18
19
20
20
21
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
23
24
25
26
27
28
29
30
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 Q340B10 Nut
2 Q40310 Шайба
3 DZ9112190302 Пластина
4 DZ9112190301 Кронштейн
4 DZ9112196038 Кронштейн
5 Q150B1025 Болт
6 Q2610830 Болт
7 348D410007 Pad
8 81.08201.6053 Впускная труба в сборе
9 Q340B08 Гайка
10 Q40308 Шайба пружинная
11 81.96210.0289 Втулка
12 Q1290850 Шпилька
13 81.08240.0215 Кронштейн
13 DZ9112196034 Кронштейн
14 Q2610810 Болт
15 Q150B0820 Болт
16 81.08240.0213 Кронштейн
16 DZ9112190134 Кронштейн
17 81.08240.0214 Кронштейн
17 DZ9112190135 Кронштейн
18 Q2610810 Болт
19 DZ9112190102 Air hose pipe
20 DZ9003980001 Хомут А181-200М7.751-30
21 DZ9118190191 Патрубок
22 DZ93259190111 Hose
22 DZ9112196032 Патрубок
22 DZ9118190110 Патрубок
22 DZ9112190600 Патрубок
23 DZ9118190230 Air cleaner
24 DZ9003532166 Хомут
25 DZ9003532122 Хомут
26 DZ9118190231 Крепежная скоба верхняя
27 Q150B1630 Болт
28 Q150B1430 Болт
29 Q33214 Гайка
30 Q33216 Гайка
31 DZ93259190507 Bracket
31 DZ93259190060 Кронштейн
31 DZ93259190043 Bracket
31 DZ9118190387 Кронштейн
31 DZ93319190060 Bracket
32 DZ9118190232 Крепежная скоба нижняя
