Каталог запасных частей к технике: Shaanxi Shacman F3000. FRONT COVER (F3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
33
33
33
33
33
33
33
33
34
34
34
34
35
35
36
36
37
38
39
40
41

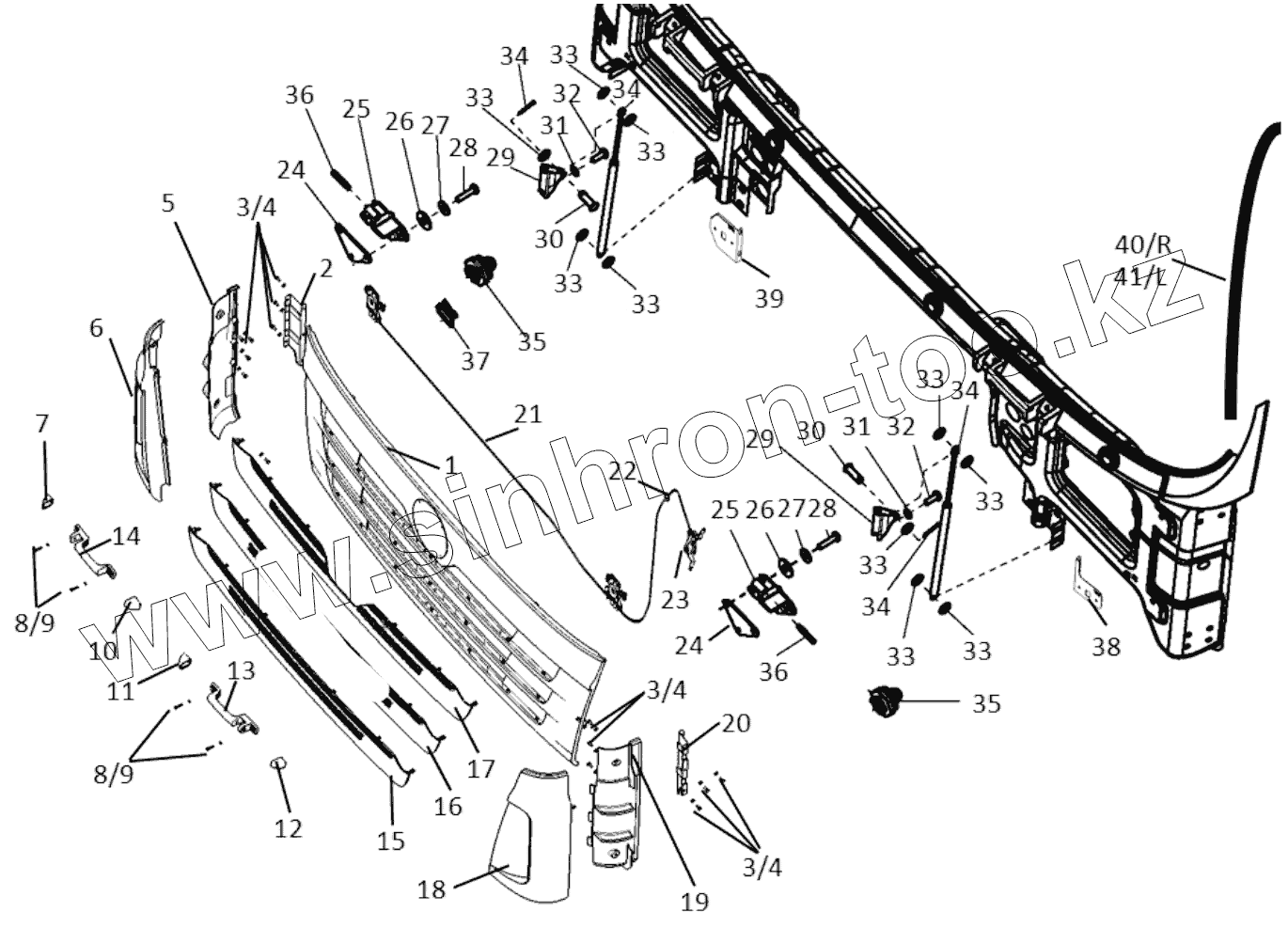

Позиция на иллюстрации Заводской номер детали Название детали
1 DZ13241110011 Front cover
2 DZ13241870016 Right spoiler bracket
3 Q150B0816 Болт
4 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4
5 DZ13241870028 Right spoiler inner panel
6 DZ13241870012 Right spoiler outer panel
7 81.97001.0500 Правая крышка
8 Q150B0625 Hex. Screw
9 Q40106 Шайба 8х16х2-SТ-А3С
10 81.97001.0501 Левая крышка
11 81.97001.0498 Правая крышка
12 81.97001.0499 Левая крышка
13 81.97001.5081 Левая ручка
14 81.97001.5082 Правая ручка
15 DZ13241110014 Under the grill
16 DZ13241110084 In the grille
17 DZ13241110012 On the grill
18 DZ13241870011 Left spoiler outer panel
19 DZ13241870027 Left spoiler inner panel
20 DZ13241870015 Left spoiler bracket
21 SZ111000710 Mask lock lock seat and tie rod assembly
22 1381F0140090 Sheath
23 DZ13241110073 Mask lock handle and bracket
24 81.62440.0022 Пластина
25 81.62440.0031 Кронштейн
26 Q40206 Шайба
27 Q40208 Шайба
28 Q150B0625 Hex. Screw
29 81.62440.0023 Кронштейн
30 Q5100824 Pin roll
31 Q40106 Шайба 8х16х2-SТ-А3С
32 Q150B0616 Болт
33 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4
34 DZ13241110033 Air spring assy
35 SZ111000711 Mask lock lock
36 81.90201.0163 Палец
37 81.92501.0029 Хомут
38 SZ111000712 Mask lock left bracket assembly
39 SZ111000715 Mask lock right bracket assembly
40 81.62910.0051 Облицовка защитная левая
41 81.62910.0052 Облицовка защитная правая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
