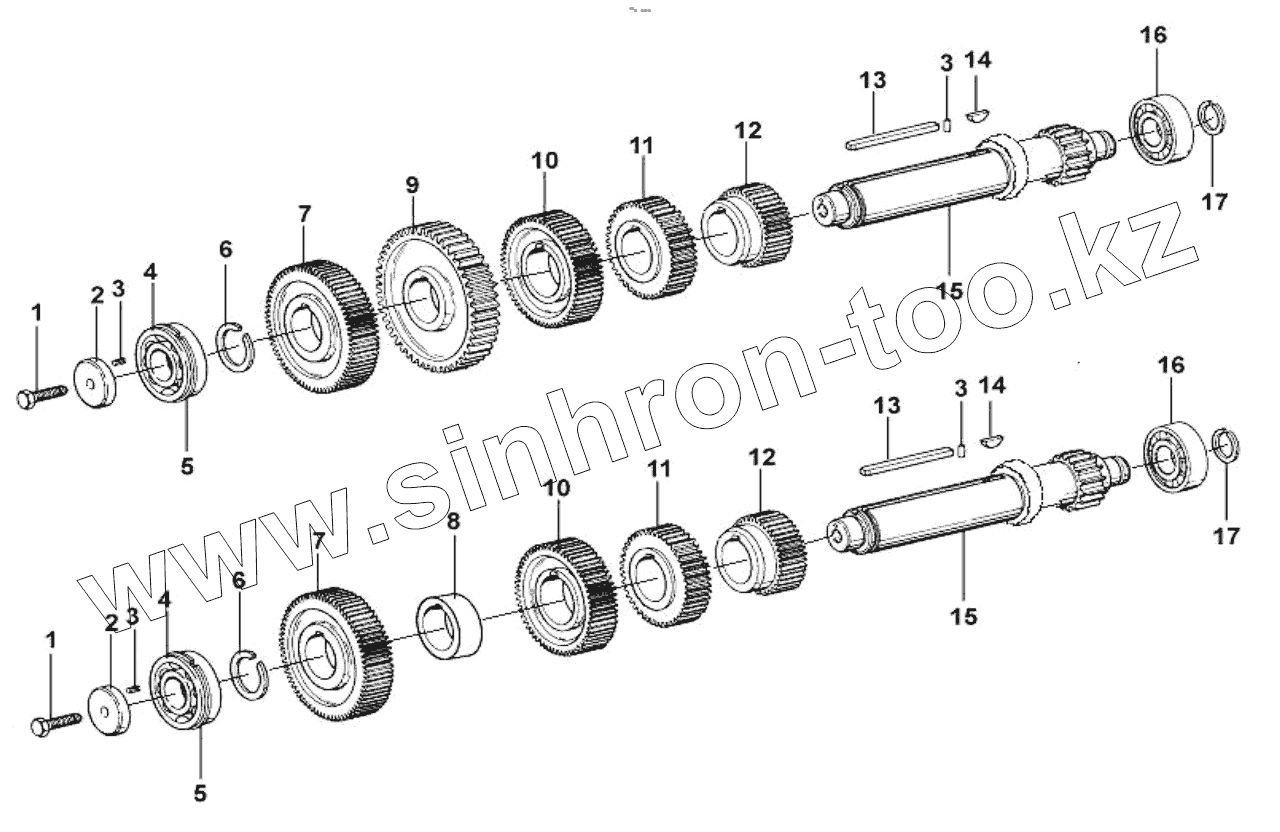

Каталог запасных частей к технике: Shaanxi Shacman F3000. 9JS135T-B COUNTERSHAFT ASSEMBLY

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

3

3

4

4

5

5

6

6

7

7

8

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

17

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB21-76		Болт М 16x1.5x45
2	19668		Отражатель
3	Q5280514		Штифт конический
4	370309Y		Подшипник
5	С01021		Шайба
6	19198		Кольцо стопорное
7	JS135T-1701056B		Countershaft gear
8	15953		Левая шестерня отбора мощности
9	20840		Правая шестерня отбора мощности
10	JS135T-1701051B		Countershaft third gear
11	JS135T-1701050B		Countershaft second gear
12	JS135T-1701049B		Countershaft first gear
13	19673		Фиксатор
14	Х-6-Е		Шпонка
15	JS135T-1701048B		Countershaft
16	102308Е		Подшипник
17	14317		Отражатель
