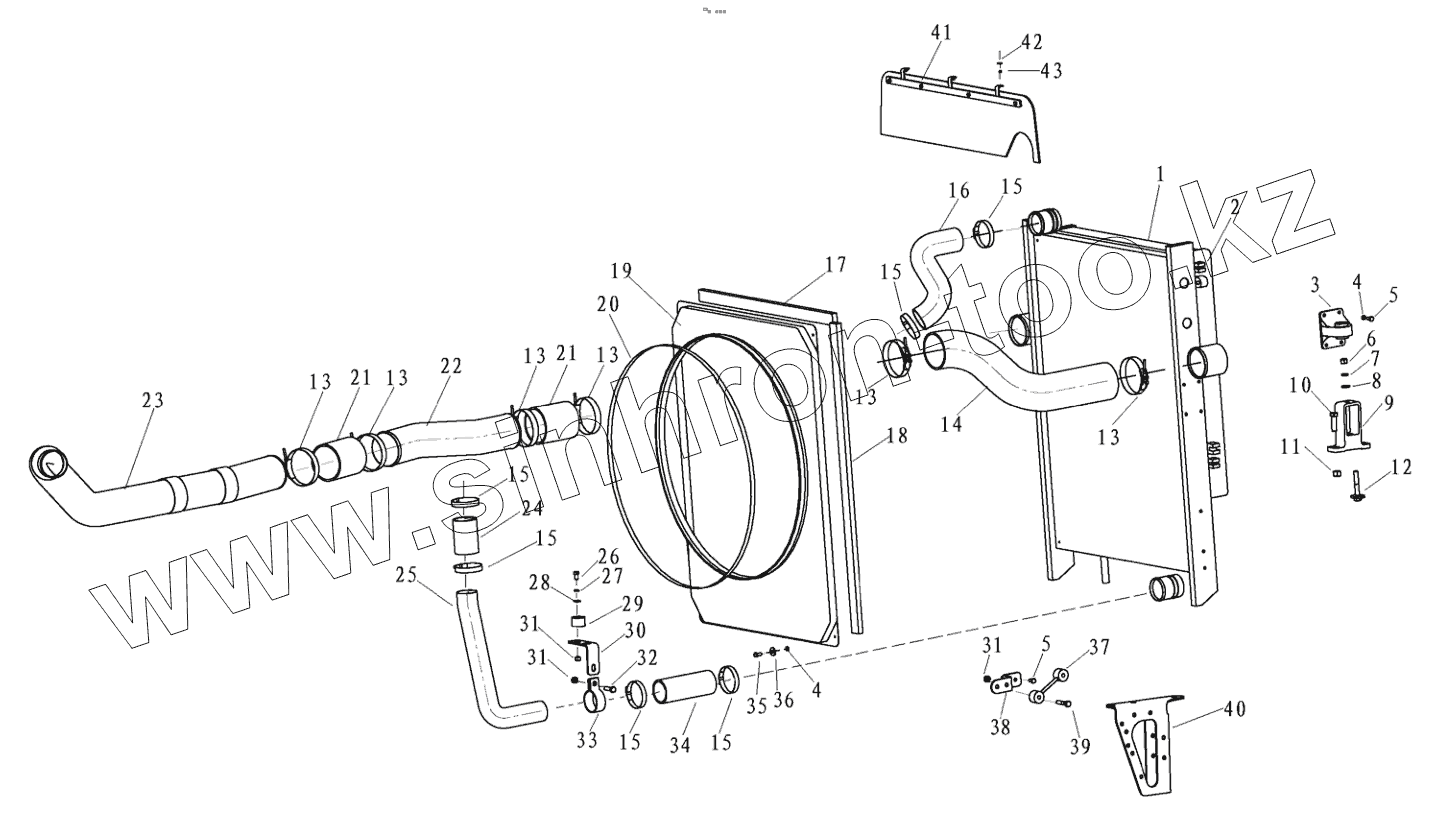

Каталог запасных частей к технике: Shaanxi Shacman F2000. COOLER SYSTEM (F2000/WD12)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
5
5
6
7
8
9
9
9
9
10
11
12
13
13
13
13
13
13
14
15
15
15
15
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
36
37
38
38
39
41
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 DZ95259532212 Radiator
1 DZ95259532211 Radiator
2 DZ95259531501 Промежуточный радиатор
2 DZ95259531502 САС
3 81.06225.6008 Держатель радиатора в сборе
4 Q40308 Шайба пружинная
5 Q150B0816 Болт
6 06.11240.0411 Гайка
7 Q40312 Шайба пружинная
8 Q40112 Шайба
9 DZ95259538999 Right support
9 DZ95259538998 Left support
9 DZ95259538875 Left support
9 DZ95259538896 Right support
10 Q151B1445T1F3 Hex screw
11 Q33214 Гайка
12 DZ95259538800 Square screw
13 DZ9003532115 Хомут
14 DZ95259534037 Drain pipe assembly
15 Q67683 Хомут
16 DZ95259535003 Hose
17 DZ9114531012 Hermetical pastern
18 DZ9114531011 Уплотнительная полоса
19 DZ93259536020 Air duct assembly
20 DZ91259538602 Хомут
21 DZ93259535303 Rubber hose
22 DZ95259534034 Inlet pipe
23 DZ95259534014 Inlet pipe
24 DZ93259535321 Hose
25 DZ95259534019 Drain pipe
26 Q150B1030T1F3 Hex screw
27 Q150B1090 Hex.screw
28 DZ93259538077 Bracket buffer
29 DZ93259537002 Buffer
30 DZ93259538076 Bracket
31 Q33210 Гайка
32 Q150B1035 Болт
33 DZ93259538605 Water pipe clip
34 DZ95259535508 Outlet pipe
35 Q150B0816TF2 Болт
36 Q40208 Шайба
37 81.06245.0043 Опора в сборе
38 DZ95259538815 Левая соединительная планка
38 DZ95259538814 Правая соединительная планка
39 Q150B1050 Hex.screw
41 DZ95259536010 Пластина против рециркуляции
41 SZ911000703 Preventing circumfluence assembly
42 Q40205 Шайба
43 Q340B05 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
