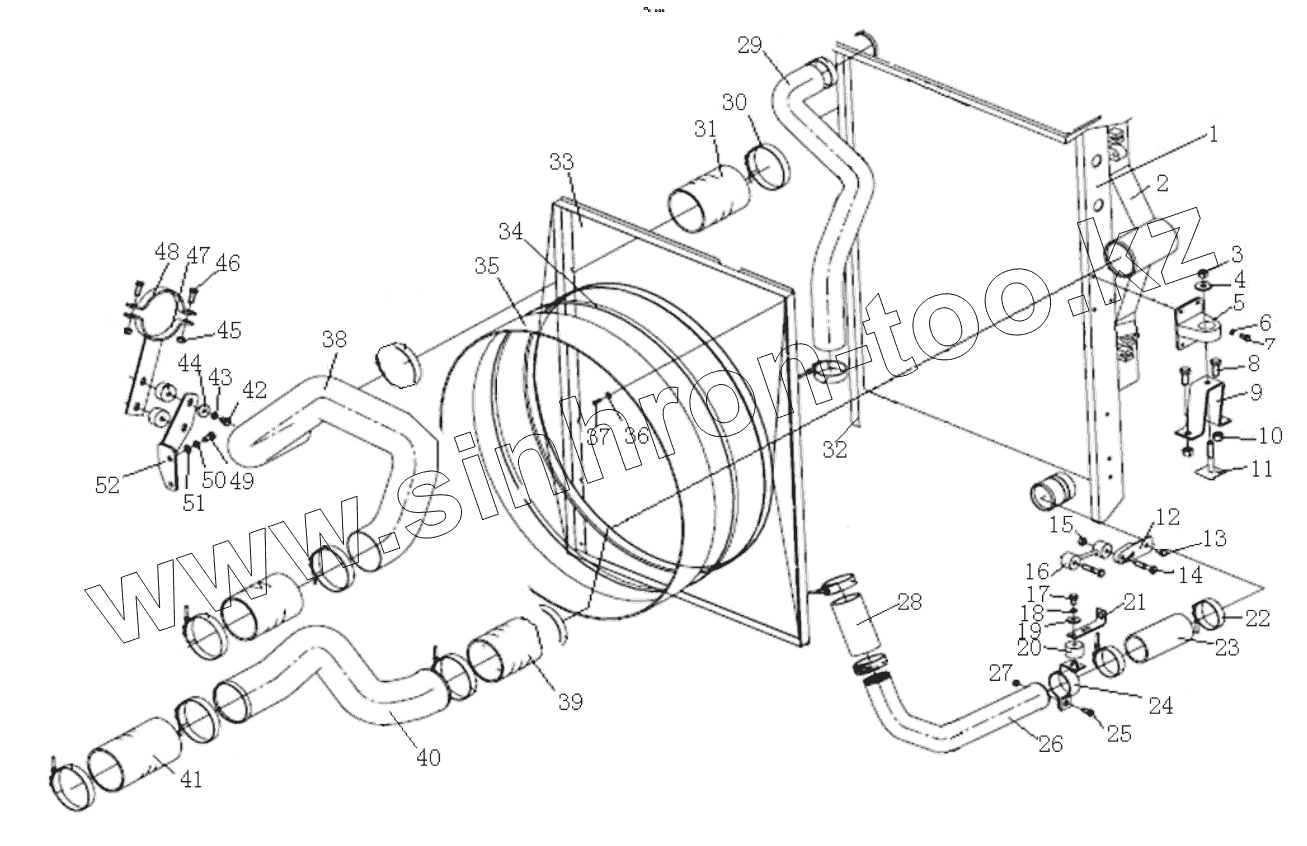

Каталог запасных частей к технике: Shaanxi Shacman F2000. COOLER SYSTEM (F2000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
7
8
9
9
9
9
9
9
9
10
11
11
12
13
13
14
14
15
16
17
18
19
20
20
21
21
21
21
22
23
24
24
25
26
26
27
28
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали
DZ9114531012 DZ9114531012 Hermetical pastern
DZ9112538038 DZ9112538038 Air duct assembly
DZ91259538602 DZ91259538602 Хомут
Q150B0816TF2 Q150B0816TF2 Болт
DZ93259535302 DZ93259535302 Rubber hose
1 DZ95259532212 Radiator
1 DZ95259532211 Radiator
2 DZ95259531501 Промежуточный радиатор
2 DZ95259531502 САС
3 06.11240.0411 Гайка
4 Q40212 Washer
5 81.06225.6008 Держатель радиатора в сборе
6 Q40308 Шайба пружинная
7 Q150B0816 Болт
8 Q151B1445T1F3 Hex screw
9 DZ95259538871 Left support
9 Q33214 Гайка
9 DZ95259538861 Right support
9 DZ95259538998 Left support
9 DZ95259538999 Right support
9 DZ95259538895 Left support
9 DZ95259538896 Right support
10 DZ9112538040 Опора в сборе
11 DZ95259538800 Square screw
11 DZ95259538814 Правая соединительная планка
12 DZ95259538815 Левая соединительная планка
13 DZ95259538810 Правый анкер
13 Q150B1016 Болт
14 DZ95259538809 Левый анкер
14 Q150B1050 Hex.screw
15 Q33210T2F3 Hex nut
16 81.06245.0043 Опора в сборе
17 Q150B1012 Болт
18 Q40310 Шайба
19 Q40210 Шайба
20 DZ93259537002 Buffer
20 199014540007 Circle buffer
21 DZ93259538035 Bracket
21 DZ95259538825 Bracket
22 Q67683 Хомут
23 DZ93259535325 Rubber hose
24 DZ93259538605 Water pipe clip
24 DZ9112530158 Water pipe clip
25 Q150B0820T1F3 Hex head bolts
26 DZ93259534042 Drain pipe
26 DZ95259534065 Drain pipe
27 Q33208T2F3 Hex nut
28 DZ93259535806 Rubber hose
29 DZ95259534068 Rubber hose
29 DZ95259535810 Rubber hose
29 DZ95259535022 Rubber hose
29 DZ95259535817 Rubber hose
30 DZ9003532115 Хомут
31 DZ93259535303 Rubber hose
32 DZ9114531011 Уплотнительная полоса
33 DZ95259536050 Air duct assembly
34 DZ9112538037 Air duct assembly
35 Q40208 Шайба
36 Q40308 Шайба пружинная
37 DZ95259534015 Drain pipe
38 DZ95259534066 Drain pipe
39 DZ95259534017 Inlet pipe
40 DZ93259535308 Rubber hose
40 DZ95259534067 Inlet pipe
41 Q150B1018 Болт
42 Q40310 Шайба
43 Q40210 Шайба
44 Q33210T2F3 Hex nut
45 Q150B1025 Болт
46 DZ93259538011 Clip
47 199112540161 Clip
48 DZ95259538014 Clip
49 Q40312 Шайба пружинная
50 Q40112 Шайба
51 DZ93259538046 Bracket
52 DZ95259538085 Bracket
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
