Каталог запасных частей к технике: Shaanxi Shacman F2000. CONTROL VALVE, TRAILER BRAKE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

30

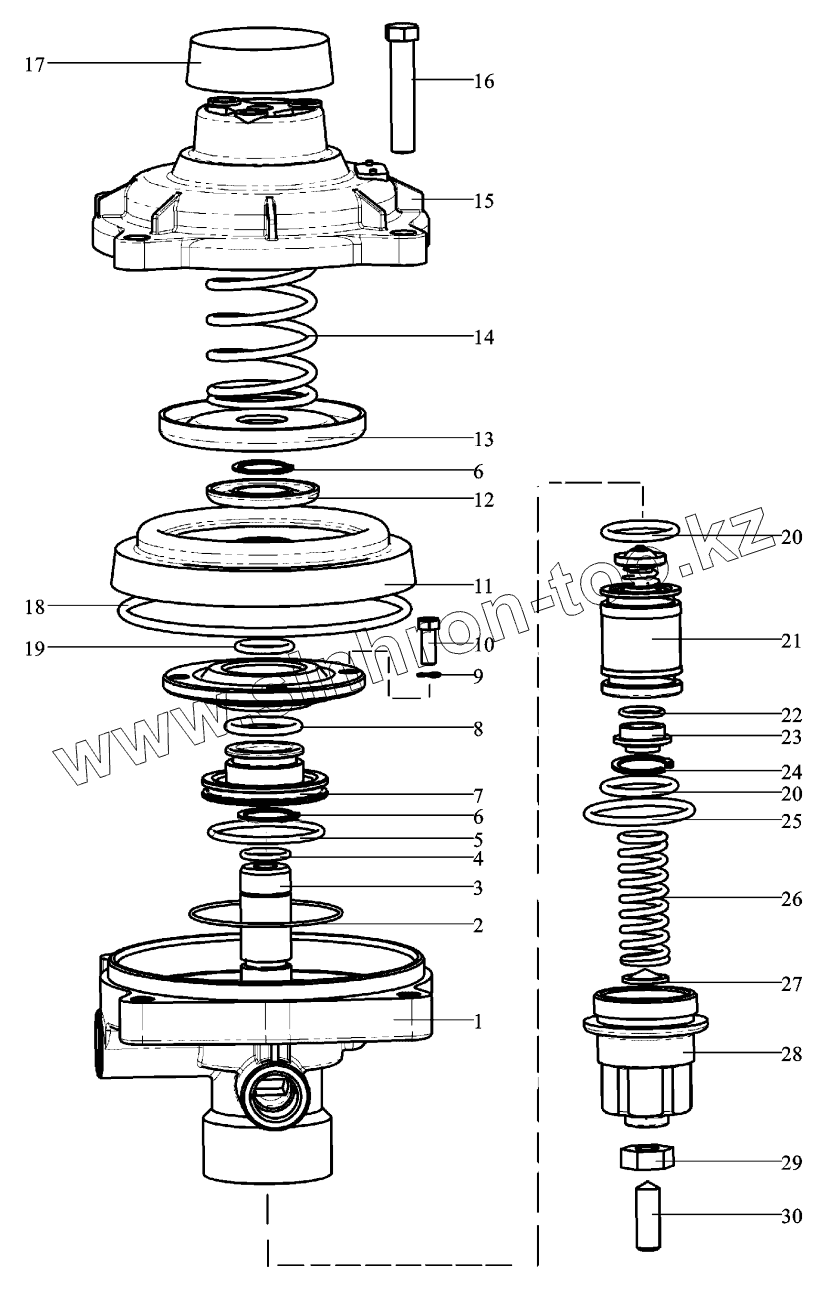

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Q340B08		Гайка
2	3522CF1-319		Кольцо уплотнтельное
3	Piston lower		Piston lower
4	Q43038		Кольцо стопорное
5	3522CF1-339		O-ring
6	Spring		Spring
7	Spring base		Spring base
8	3522CF1-345		Valve assembly
9	Intermed piston		Intermed piston
10	3522CF1-344		O-ring
11	Piston upper		Piston upper
12	3522CF1-311		O-ring
13	3522CF1-313		O-ring
14	Upper body		Upper body
15	Q150B0865Q		Болт
16	Intermde body		Intermde body
17	Seal washer		Seal washer
18	Plate		Plate
19	3522CF1-320		Diaphragm
20	3522CF1-341		Кольцо
21	Nut		Nut
22	Lower body assembly		Lower body assembly
23	Hex screw		Hex screw
24	3522CF1-334		Кольцо уплотнительное
25	Exhausting plate		Exhausting plate
26	Washer		Washer
27	Cover		Cover
28	Q4403210		Крышка нижняя
29	Q2140612		Гайка
30	Grease nipple		Grease nipple

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
