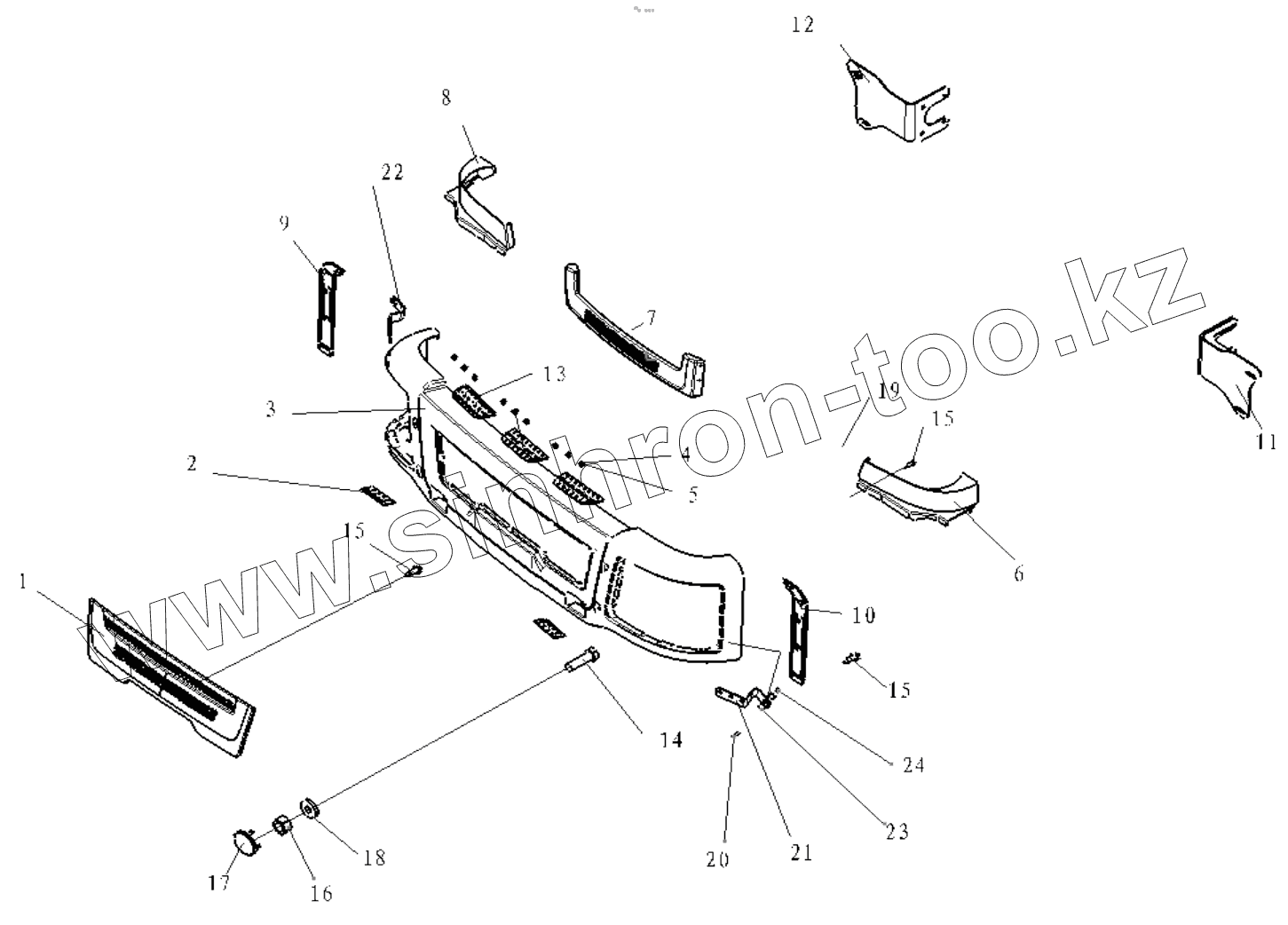

Каталог запасных частей к технике: Shaanxi Shacman F2000. BUMPER AND FRONT BRACKET

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 DZ95189620021 grid
1 DZ93189932122 Grid
2 DZ93259932162 Skidproof board lower
3 DZ93259932159 Synthetic bumper assembly
3 SZ962000704 Synthetic bumper assembly
4 Q40106 Шайба 8х16х2-SТ-А3С
5 Q4400513T19 Rivet
6 DZ93259932181 Trim left wide
7 DZ93259932182 Trim right wide
8 DZ93259932183 Trim center
9 DZ93259932103 Trim left
10 DZ93259932104 Trim right
11 DZ93189932250 Position base left
11 DZ93189932230 Position base left
12 DZ93189932255 Position base right
12 DZ93189932240 Position base right
13 DZ93259932161 Skidproof board upper
14 Q151B1240 Hex screw
15 81.90470.0618 Винт РТ-КА6х20-WN1411-10,9-А3R
16 190003888457 Гайка самоблокировочная
17 190003936012 Washer
18 DZ93189932104 Cover
19 81.90470.0618 Винт РТ-КА6х20-WN1411-10,9-А3R
20 Q150B1030 Болт
21 DZ93259932163 Jointbracket left
22 DZ93259932164 Jointbracket right
23 Q40110 Шайба
24 Q33210 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
