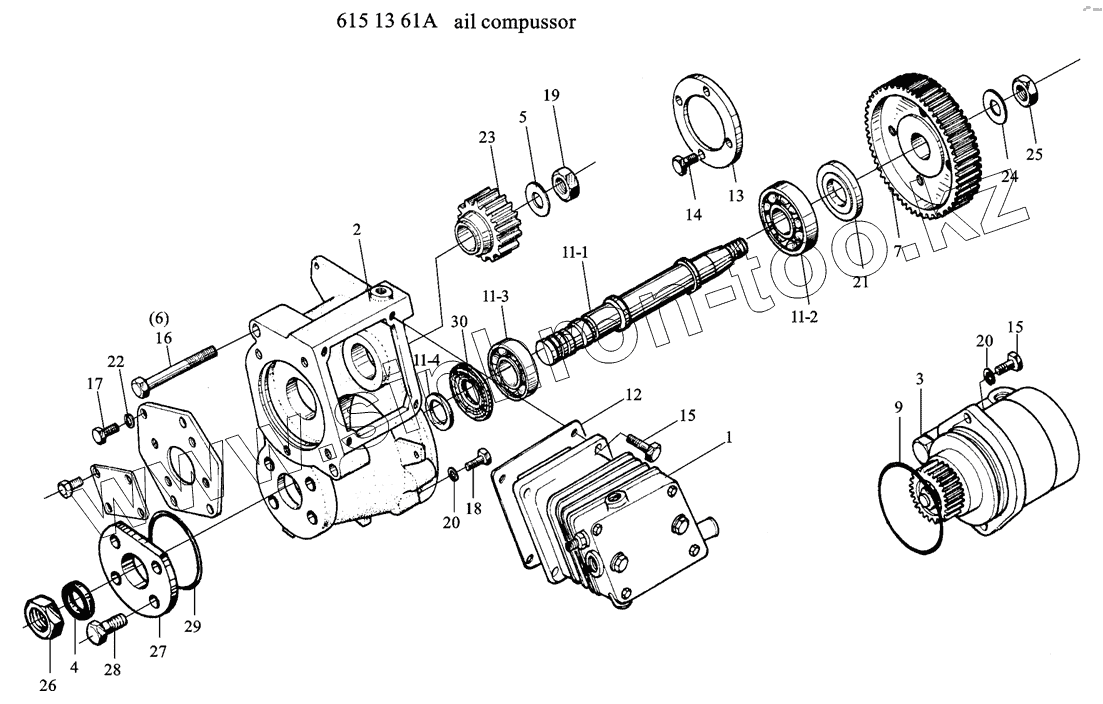

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Воздушный компрессор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
9
11
11-1
11-2
11-3
11-4
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 612600130063 Воздушный компрессор водянного охлаждения
1 AZ1560130070 Воздушный компрессор водянного охлаждения
2 AZ1560130063 Корпус вала
3 61500130037 Насос гидравлический
4 90003070092 Сальник
5 609070161 Шайба прижимная
6 90003802561 Болт М10х75 D00933
7 AZ1560130064 Шестерня
9 81500130068 Кольцо уплотнительное
11 61500080167 Вал в сборе
11-1 612600130048 Вал
11-2 90003320154 Подшипник
11-3 61500080158 Подшипник
11-4 612600130047 Втулка
12 61500130080 Прокладка
13 61500080165 Пластина
14 90003802432 Болт
15 90003802438 Болт
16 90003800569 Болт М10х150 D00933
17 90003802411 Болт М8х16 DIN933-88Zn
18 90003802419 Винт под угольник
19 612600130001 Гайка М18х1,5 D00934М-8
20 90003932023 Шайба пружинная В8 D00137
21 61500080130 Шайба прижимная
22 90003930261 Шайба А8,4 D00125А3С
23 61560130012 Шестерня компрессора
24 409020045 Шайба
25 612600130001 Гайка М18х1,5 D00934М-8
26 612600130046 Гайка
27 61500130097 Картридж сальника
28 90003802415 Болт
29 192320002 Кольцо уплотнительное
30 612600130073 Уплотнитель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
