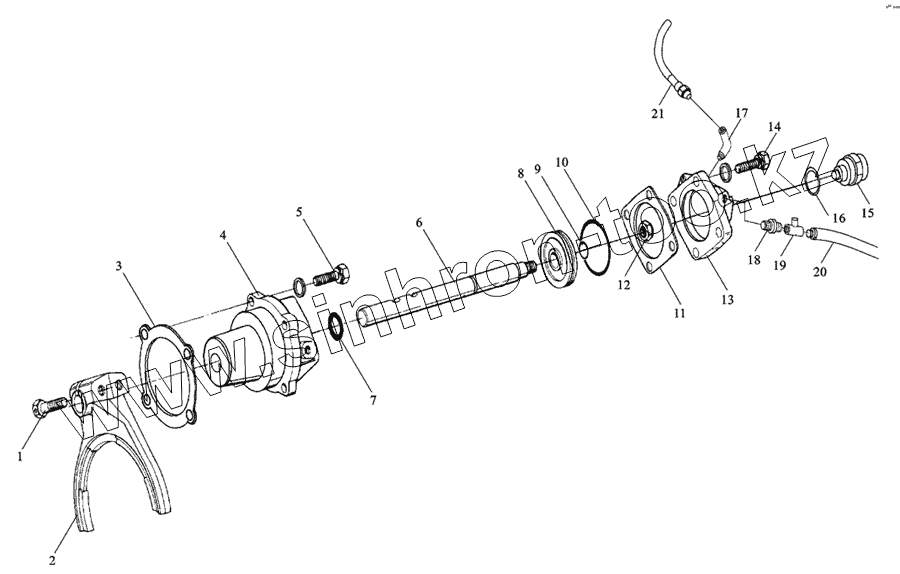

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Сервоуселитель в сборе

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB25-76M12x1.25x50		Болт
2	16775		Вилка
3	1684		Прокладка
4	16778		Воздушный цилиндра
5	GB21-76M10x32		Болт
6	16993		Вал
7	14765		Кольцо уплотнительное
8	14341		Поршень
9	14345		Кольцо уплотнительное
10	14344		Кольцо уплотнительное
11	14349		Шайба стопорная
12	GB890-80M16x1.5		Гайка
13	F99857		Крышка цилиндра
14	GB21-76M10x32		Болт
15	791.0071.0069		Включатель напряжения
16	X11511		Прокладка медная
17	12880		Штуцер
18	12769		Штуцер
19	C03052		Тройник NPT 1/8
20	55522		Трубка воздушная в сборе
21	55523		Трубка воздушная в сборе
