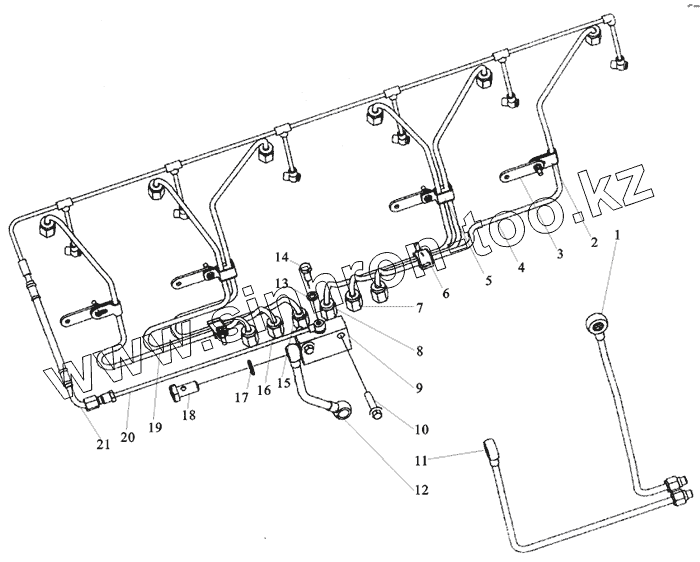

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). M3400-1104000 SUPPLY SYSTEM PiPE ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 M3400-1104400A Hose assy
2 M3000-1104880 Clamp assy
3 M3000-1104891 Clamp
4 M3400-11049C0 Injection pipe
5 M3000-1104840 Clamp
6 M3000-1104850 Clamp
7 M3400-11049B0 Injection pipe
8 M3400-11049A0 Injection pipe
9 M3000-1104541 Fuel transfer
10 Q1840835 Болт с шестигранной головкой М8х35
11 M3400-1104300A Hose assy
12 M3000-1104700 Hose assy
13 JB/T982-8 Combine seal
14 JB/T6013-0810 Hinge screw
15 M3400-11048C0 Injection pipe
16 M3400-11048B0 Injection pipe
17 JB/T982-14 Combine seal gasket
18 JB/T6013-1415 Hinge screw
19 M3400-11048A0 Injection pipe
20 M3400-1104250A Oil line
21 M3400-1104240A Oil line
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
