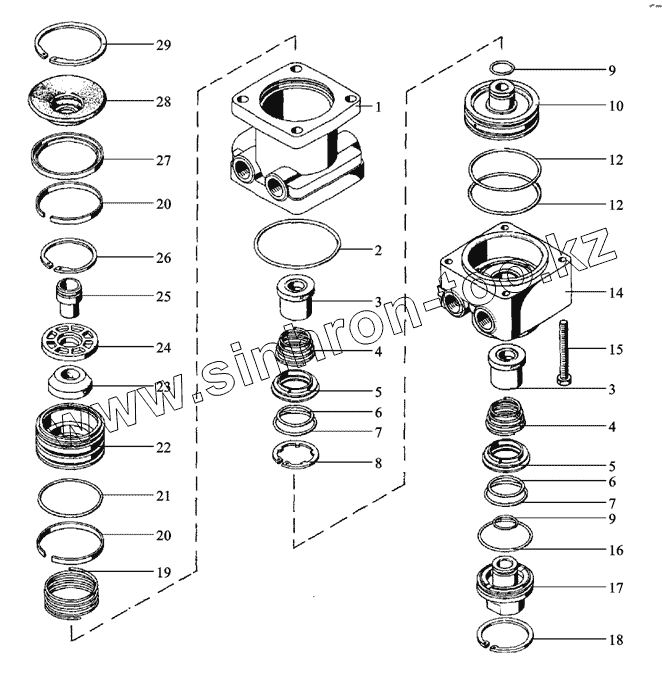

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Клапан тормозной

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

7

7

8

9

9

10

12

12

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Верхняячастькорпуса		Верхняя часть корпуса
2	3514CF1-352		Кольцо уплотнительное
3	3514CF1-340		Калпан
4	Пружина		Пружина
5	Втулкапружины		Втулка пружины
6	3514CF1-344		Шайба уплотнительная
7	3514CF1-346		Шайба уплотнительная
8	Q43038		Кольцо стопорное
9	3514CF1-349		Кольцо уплотнительное
10	Поршень		Поршень
12	3514CF1-351		Кольцо уплотнительное
14	Нижняячастькорпуса		Нижняя часть корпуса
15	Q150B0655		Болт
16	3514CF1-357		Кольцо уплотнительное
17	Корпуснаправляющий		Корпус направляющий
18	Q43047		Кольцо стопорное
19	Пружина		Пружина
20	3514CF1-728		Кольцо направляющее
21	3514CF1-329		Кольцо уплотнительное
22	Поршень		Поршень
23	3514CF1-331		Пружина
24	Гнездопружины		Гнездо пружины
25	Держатель		Держатель
26	Q43045		Кольцо стопорное
27	Кольцо		Кольцо
28	3514CF1-736		Тарелка
29	Q43060		Кольцо стопорное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
