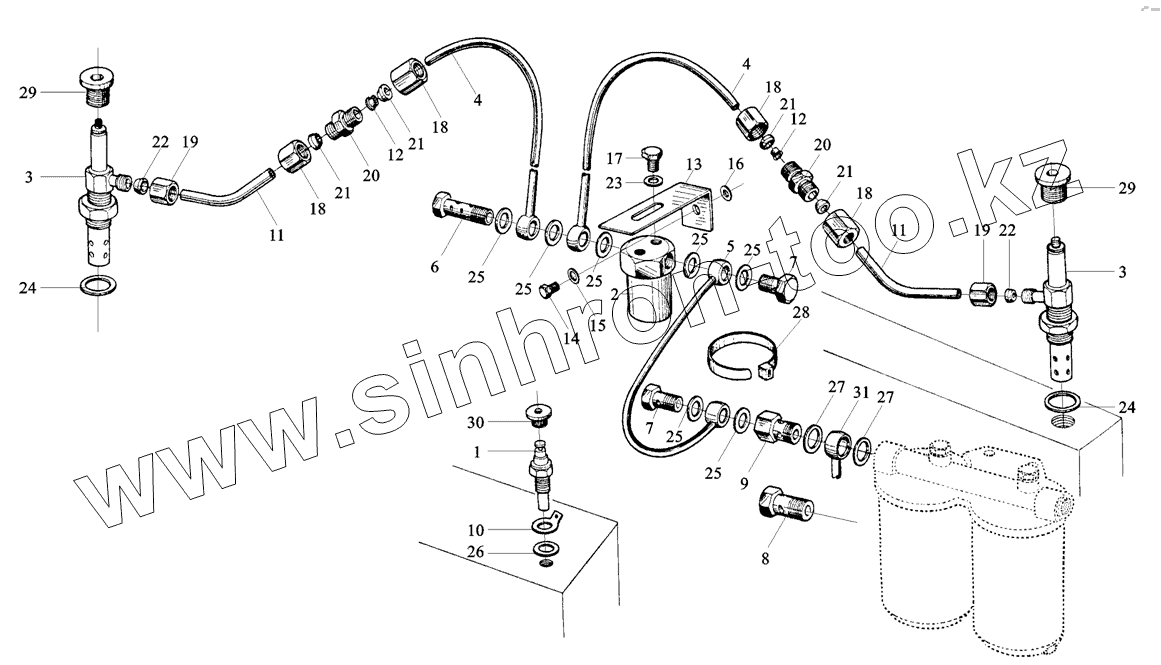

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Электрофакельное устройство

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

5

5

6

7

7

8

9

10

11

11

11

12

12

13

14

15

16

17

18

18

18

18

19

19

20

20

21

21

21

21

22

22

23

24

24

25

25

25

25

25

25

25

26

27

27

28

29

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	AZ1500090132		Датчик температуры
2	61200090163		Электромагнитный клапан
3	61200090162		Запальная свеча
4	61560080154		Трубопровод в сборе
4	612600090180		Трубопровод
5	61200080159		Трубопровод в сборе
5	612600090182		Трубопровод
6	81560080212		Болт
7	90003962607		Болт А4DIN7623-6S-3АС
8	90003962621		Болт А8D07623
9	609E110070		Соединительный штуцер
10	79000770116		Клемма
11	81560080327		Трубка
11	612600090181		Топливопровод
12	99014280016		Втулка
13	99012360441		Кронштейн
14	90003802415		Болт
15	90003932023		Шайба пружинная В8 D00137
16	90003930261		Шайба А8,4 D00125А3С
17	90003802307		Болт
18	90003559516		Гайка
19	90030559506		Гайка
20	90003559462		Муфта соединительная
21	90003559561		Вкладыш уплотнительный
22	90003559557		Наконечник
23	90003931082		Шайба прижимная В6 D0127-А3С
24	90003098029		Шайба
25	90003098010		Шайба уплотнительная
26	90003098010		Шайба уплотнительная
27	90003098015		Шайба уплотнительная А14х20 DIN7603
28	90003171697		Хомут пластмассовый А5х180 N05199
29	90003960005		Наконечник
30	90003962014		Болт АМ10х1 DIN2604
31	AZ1500080155		Штуцер
