Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Спальное место верхнее

Тип техники

Марка

Модель

Схема

81.62159.6261

1

2

2

2

2

3

3

4

4

4

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

30

31

32

33

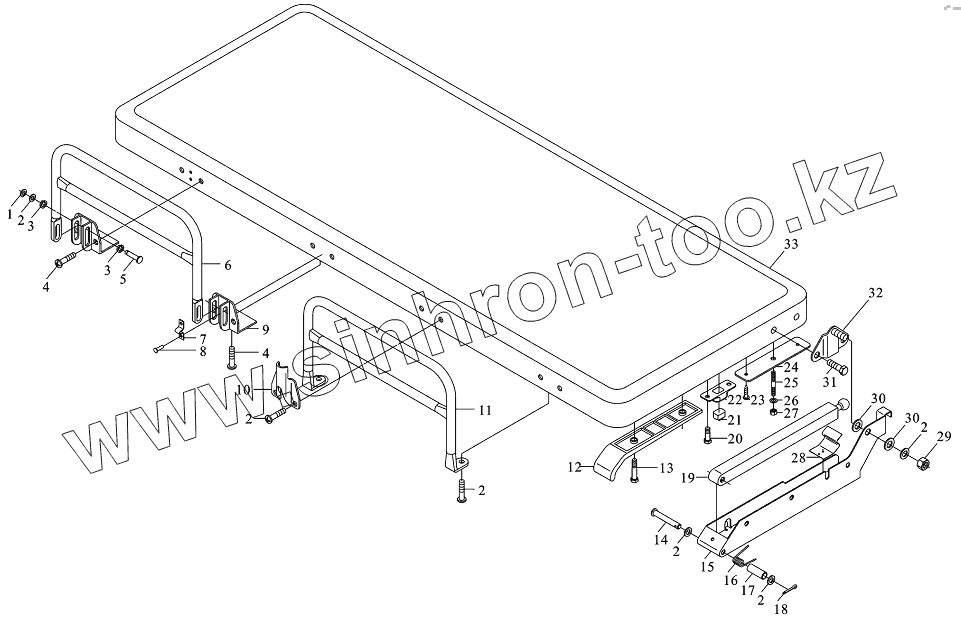

Позиция на иллюстрации	Заводской номер детали		Название детали
81.62159.6261	81.62159.6261		Спальное место верхнее
1	06.29050.0110		Кольцо стопорное 7-ZNРНR3F
2	06.15019.0084		Шайба А8,4х16х1,6-200НV-МАN183-В4
3	81.90712.0815		Шайба 8,5х16х2-РА6
4	06.04201.8709		Винт М8х20-4,8-НА3Q
5	81.91020.0743		Палец
6	81.62150.6015		Защитная ручка
7	81.97651.0148		Пластина
8	06.24041.0406		Заклепка 2х8-USТ36-2
9	81.62150.2060		Кронштейн
10	81.62150.0027		Хомут
11	81.62150.5030		Защитная ручка
12	81.62159.0193		Защитная крышка
13	06.04201.2509		Болт М5х20
14	06.21569.0149		Палец В8Н11х75х71,5-СQ15К-А3R
15	81.62159.5278		Кронштейн левый
15	81.62159.2468		Кронштейн правый
16	81.97630.0174		Пружина
17	81.93030.0198		Втулка
18	06.16029.0035		Шплинт
19	81.62159.5277		Рычаг
20	06.04300.8707		Болт М5х12-4,8-Н-А2R
21	81.96020.0129		Уплотнитель 26,5х29,5х19-8
22	81.62159.0153		Проставка
23	06.07158.1503		Винт SТ4,2х13-С-Н-А3R
24	81.62159.2470		Пластина
25	06.06156.0515		Шпилька М8х40-45Н
26	06.15019.0084		Шайба А8,4х16х1,6-200НV-МАN183-В4
27	06.11064.2114		Гайка ВМ8-04-А2С
28	81.97651.0147		Пластина ВМ8-8-А2R
29	06.11240.0604		Гайка ВМ8-8-МАN184-В4
30	81.90713.0004		Шайба 12,5х25х2,5
31	06.04209.0030		Винт М8х16-4,8-Н-А3R
32	81.62159.5229		Пластина
33	81.62159.6259		Спальное место

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
