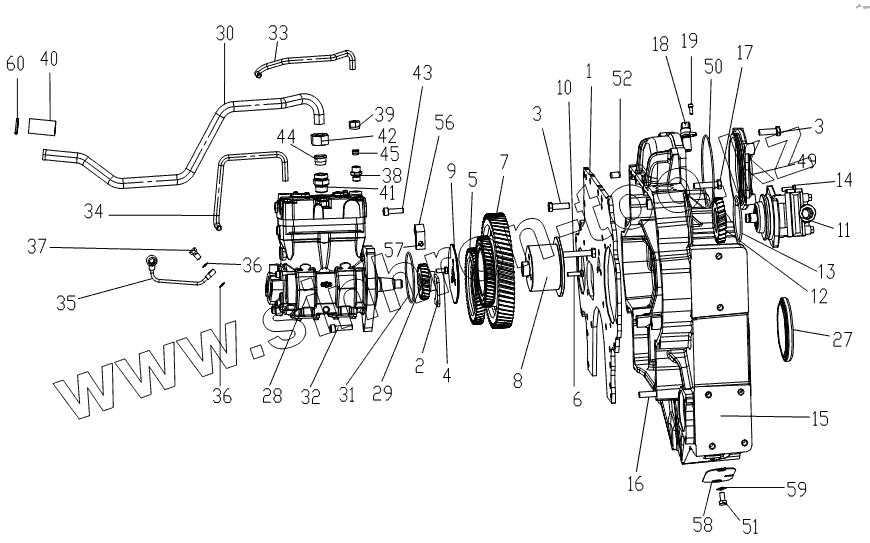

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Шестерёнчатый привод
1
2
3
3
4
5
6
7
8
9
10
14
15
16
17
18
19
27
28
29
30
31
32
33
34
35
36
36
37
38
39
41
42
43
44
45
49
50
51
52
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 612630030001 | Соединительная планка кожуха маховика | |
| 2 | 612630030002 | Упорная планка кулачкового вала | |
| 3 | 90003800619 | Болт | |
| 4 | 90003802443 | Болт М8х20 DIN933-10,9Zn | |
| 5 | 612630030003 | Шестерня кулачкового вала | |
| 6 | 90003802432 | Болт | |
| 7 | 612630030040 | Промежуточная шестерня в сборе | |
| 8 | 612630030019 | Вал промежуточной шестерни | |
| 9 | 612630030020 | Упорная планка паразитного колеса | |
| 10 | 612639000025 | Болт | |
| 14 | 90003802419 | Винт под угольник | |
| 15 | 612630030006 | Кожух маховика | |
| 16 | 90011350063 | Болт | |
| 17 | 90011350058 | Болт | |
| 18 | 612630030007 | Датчик оборотов | |
| 19 | 90013050006 | Винт | |
| 20 | 612630030023 | Фланец топливного насоса | |
| 20 | 612630030024 | Топливный насос общего рельса | |
| 21 | 612630030056 | Шестерня топливного насоса | |
| 22 | 612630030026 | Болт | |
| 23 | 90003802532 | Болт | |
| 24 | 612630030044 | уплотнительное кольцо | |
| 25 | 90003802542 | Болт | |
| 26 | 612639000065 | Болт | |
| 27 | 612630030009 | Задний сальник коленвала | |
| 28 | 612630030047 | Двухцилиндровый воздушный компрессор | |
| 29 | 612630030032 | Шестерня компрессора | |
| 30 | 612630030033 | Впускная труба компрессора | |
| 31 | 612639000039 | Уплотнительное кольцо | |
| 32 | 90013550004 | Винт | |
| 33 | 612630030034 | Выпускная труба компрессора | |
| 34 | 612630030036 | Впускная труба компрессора | |
| 35 | 612630030037 | Маслопровод двухцилиндрового воздушного компрессора | |
| 36 | 90003098010 | Шайба уплотнительная | |
| 37 | 612630030055 | Пустотелый болт | |
| 38 | 612639000057 | Двухтрубное соединение | |
| 39 | 612639000022 | Соединительная гайка | |
| 41 | 612639000060 | Двухтрубное соединение | |
| 42 | 612639000041 | Соединительная гайка | |
| 43 | 90003862532 | Винт под угольник М10х30 D00912 | |
| 44 | 612639000082 | Цанговый патрон | |
| 45 | 90003559563 | Вкладыш уплотнительный | |
| 46 | 612630030011 | Шпилька | |
| 47 | 90003811524 | Контрящая гайка с шестигранью | |
| 48 | 90003888452 | Гайка заклепная VМ10 D00980 | |
| 49 | 612630030021 | Шпилька | |
| 50 | 612630030022 | Уплотнительное кольцо | |
| 51 | 90003802511 | Болт М10х18 D00933 | |
| 52 | 90003901604 | Вкладыш цилиндрический 12m6х20 DIN7 | |
| 53 | 612630030013 | Маслопровод | |
| 54 | 612630030055 | Пустотелый болт | |
| 55 | 90003098010 | Шайба уплотнительная | |
| 56 | 612600111639 | Зажим | |
| 57 | 90003802419 | Винт под угольник | |
| 58 | 612630030065 | Крышка осмотрового люка | |
| 59 | 90003932024 | Шайба пружинная В10 D00137 | |
| 60 | 90003989301 | Хомут шланга | |
| 61 | 614010086 | Уплотнительная пластина | |
| 62 | 90003802321 | Болт М6х16 D00933 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
