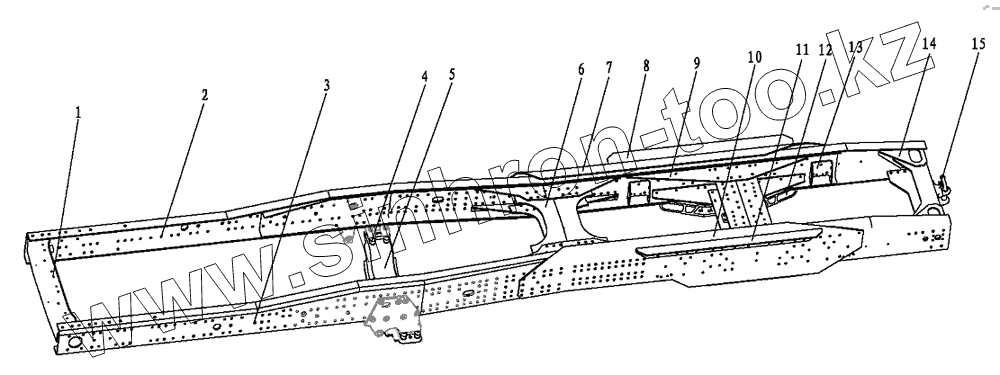

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Рама в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
DZ93259510104
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
DZ93259510104 DZ93259510104 Рама в сборе
1 81.41280.5227 Поперечина передняя в сборе
2 DZ9114510964 Лонжерон правый
3 DZ9114510963 Лонжерон левый
4 81.41201.0042 Блок-подушка
5 81.41201.0053 Поперечина
6 DZ9114510955 Поперечина в сборе
7 DZ93259510978 Косынка правая
8 DZ9114510956 Правая крепежная планка
9 DZ9114510900 Поперечина в сборе
10 DZ93259510977 Косынка левая
11 DZ9114510954 Левая крепежная планка
12 199114510015 Средний кронштейн
13 199014510226 Кронштейн
14 DZ9112510390 Поперечина задняя в сборе
15 DZ9100930010 Сцепное устройство
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
