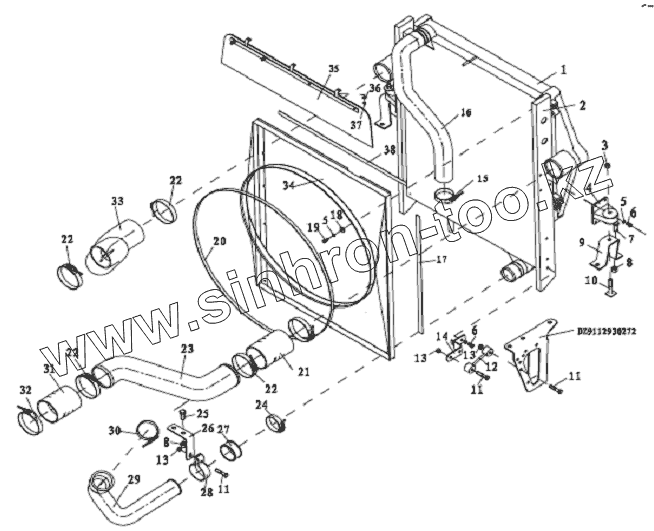

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Охлаждающая система (тягач)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
8
8
9
9
10
11
11
11
12
13
13
13
14
14
15
16
17
18
19
20
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
1 DZ95259531501 Промежуточный радиатор
2 DZ95259532202 Радиатор в сборе
3 06.11240.0411 Гайка
4 81.06225.6008 Держатель радиатора в сборе
5 Q40308 Шайба пружинная
6 Q150B0816 Болт
7 Q150B1435 Болт
8 Q33214 Гайка
9 DZ95259538820 Левый держатель в сборе
9 DZ95259538830 Правый держатель в сборе
10 DZ9112538040 Опора в сборе
11 Q150B1050 Hex.screw
12 81.06245.0043 Опора в сборе
13 Q33210 Гайка
14 DZ95259538814 Правая соединительная планка
14 DZ95259538815 Левая соединительная планка
15 Q67683 Хомут
16 DZ95259535402 Резиновая труба
17 DZ9114531011 Уплотнительная полоса
18 Q40208 Шайба
19 Q150B0816TF2 Болт
20 DZ91259538602 Хомут
21 DZ9112530003 Силикагелевый патрубок
22 DZ9003532115 Хомут
23 DZ95259534018 Впускная труба радиатора
24 DZ9003532074 Хомут
25 Q150B1435 Болт
26 DZ93259538062 Планка
27 DZ93259535611 Резиновая втулка
28 DZ93259538606 Нажим трубы
29 DZ95319535812 Резиновая труба
30 DZ9003532087 Хомут
31 DZ9112530115 Силикагелевый патрубок
32 DZ9003532122 Хомут
33 DZ95259535401 Выпускная труба радиатора
34 DZ9112538033 Диффузор вентилятора в сборе
35 DZ95259536010 Пластина против рециркуляции
36 Q40205 Шайба
37 Q340B05 Гайка
38 DZ9114531013 Уплотнительная полоса
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
