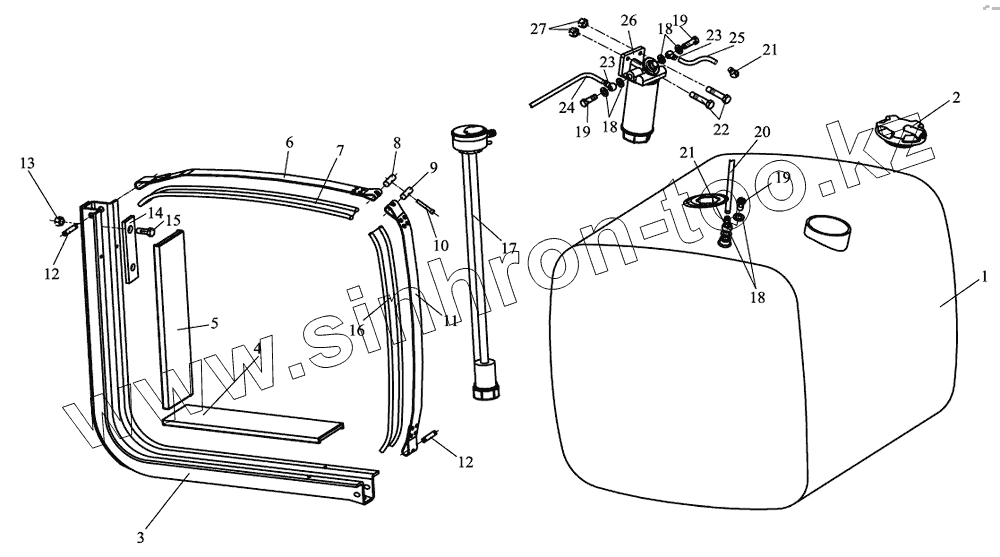

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (самосвал). Топливный бак в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
18
19
19
19
20
21
21
22
23
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 DZ9114552130 Топливный бак из алюминиевого сплава
2 DZ9114551541 Крышка бака
3 DZ9114551711 Опора топливного бака в сборе
4 DZ9114551527 Прокладка
5 DZ9114551526 Прокладка
6 DZ9114551524 Крепежная лента
7 DZ9114551545 Прокладка
8 DZ9114551542 Палец
9 DZ9114551514 Палец
10 Q218B12120TF2 Винт
11 DZ9114551525 Крепежная лента
12 DZ9114551543 Фиксатор
13 190003888627 Гайка самоблокировочная
14 DZ9114551714 Закладочная планка
15 Q151B1660TF2 Болт
16 DZ9114551546 Прокладка
17 DZ9114550137 Датчик
18 Q72316T5F Уплотнительная шайба
19 190003962627 Пустотелый болт
20 DZ9100559000 Маслопровод
21 DZ9114550033 Соединительный шланг
22 Q150B1270 Болт
23 DZ9114553043 Штуцер-угольник
24 DZ9100559000 Маслопровод
25 DZ9100559000 Маслопровод
26 DZ91189550126 Фильтр грубой очистки
27 Q33212 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
