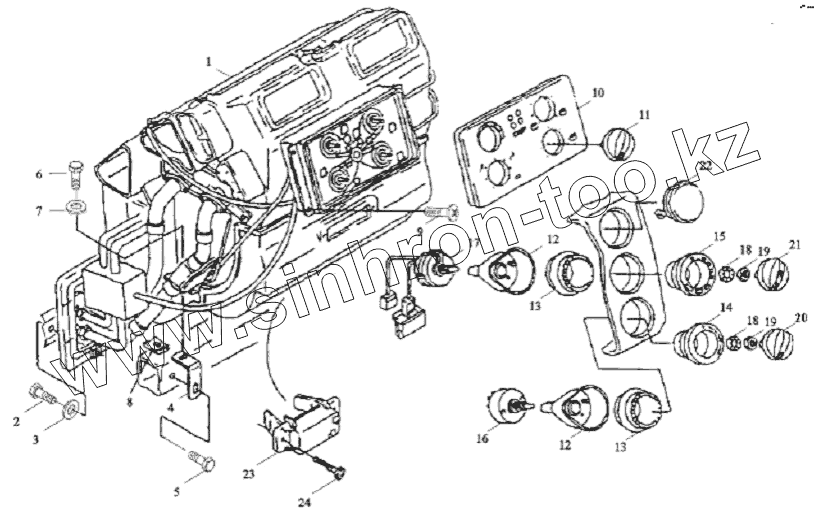

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (самосвал). Система кондиционирования и управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
16
17
18
18
19
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 DZ13241821120 Кондиционер в сборе
2 Q150B0825Q Болт
3 06.15013.0081 Шайба А8,4х16х1,6-200НV-МАN183-В1
4 81.61941.0134 Уголок
5 06.01303.3113 Болт М8х20SК-8,8-МАN183-А2С
6 Q150B0620Q Болт
7 Q40106T16 Шайба
8 06.13189.0056 Пластина-фиксатор М6-16х24х4,0-С45-ZN
9 06.07151.1506 Винт
10 DZ1642160051 Панель управления
11 81.61990.0073 Переключатель вентилятора
12 81.25516.0078 Кожух переключателей
13 81.25229.0554 Элемент люминесцентный
14 81.61990.0072 Кожух обозначения
15 81.61990.0071 Кожух с обозначениями
16 81.25505.6171 Переключатель отопителя
16 81.25505.0728 Переключатель
17 81.25505.0975 Переключатель
18 06.16089.0008 Шайба А10,5-FSТ-МАN183-В1
19 Q351B10 Гайка
20 81.61990.0074 Переключатель кондиционера автоматический
21 81.61990.0073 Переключатель вентилятора
22 81.61701.0122 Крышка
23 81.25935.6706 Электроконтроль теплого воздуха
24 81.90470.0611 Винт РТ-КА4х16-WN1411-SТ-А3С
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
