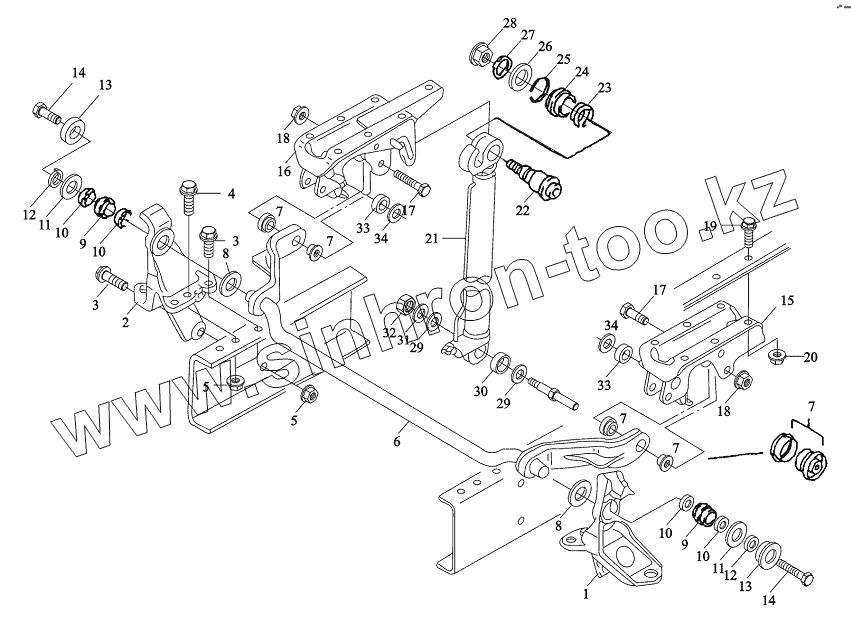

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (самосвал). Механизм подъема кабины
1
2
3
3
4
5
6
7
8
8
8
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 81.41720.6061 | Левый кронштейн передней подвески | |
| 2 | 81.41720.6060 | Правый кронштейн передней подвески | |
| 3 | 06.02813.4913 | Болт М14х40 | |
| 4 | 06.02813.4915 | Болт М14х55 | |
| 5 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | |
| 6 | 81.41715.6010 | Гайка М14х1,5-10-МАN183-В1 | |
| 7 | 81.96210.0437 | Тяга | |
| 8 | 81.90713.0909 | Пробка | |
| 9 | 06.36950.0510 | Шайба 33х65х6-SТ/GI | |
| 10 | 81.96503.0129 | Подшипник | |
| 11 | 81.96101.0638 | Шайба 35,5х47х5-РUR | |
| 12 | 06.15013.0415 | Шайба 32х70х4-РАF | |
| 13 | 81.96210.0407 | Шайба | |
| 14 | 06.02099.0211 | Шайба уплотнительная | |
| 15 | 81.41720.5341 | Болт М14х30 | |
| 16 | 81.41720.5340 | Кронштейн левый в сборе | |
| 17 | 06.01499.0150 | Кронштейн правый в сборе | |
| 18 | 06.11241.0117 | Гайка | |
| 19 | 06.01739.0054 | Гайка АМ16х1,5-10-А3С | |
| 20 | 06.11222.6507 | Гайка | |
| 21 | DZ1643820020 | Цилиндр гидравлический | |
| 22 | 81.91020.0734 | Болт | |
| 23 | 81.97602.0764 | Пружина 1,6х32,4х25-Х12СRNI177К | |
| 24 | 81.41723.0064 | Шайба | |
| 25 | 81.90820.0500 | Шайба-фиксатор А23,2х1,25 | |
| 26 | 81.90713.0697 | Шайба 25х38х3-РЕ | |
| 27 | 81.90713.0696 | Шайба 16,2х36х4-SТ2К32-А4С | |
| 28 | 06.11241.0117 | Гайка | |
| 29 | 81.90712.0983 | Шайба | |
| 30 | 81.96502.0867 | Шайба уплотнительная 29,5х40х7-РUR | |
| 31 | 81.90713.0695 | Шайба 18,2х44х3-SТ50-2-А3С | |
| 32 | 06.11241.0321 | Гайка АМ18х2-10-МАN183-В1 | |
| 33 | 81.95801.0114 | Шайба 20х40х20 | |
| 34 | 06.29010.0117 | Шайба 20х1,20-ZNРНR5F |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
