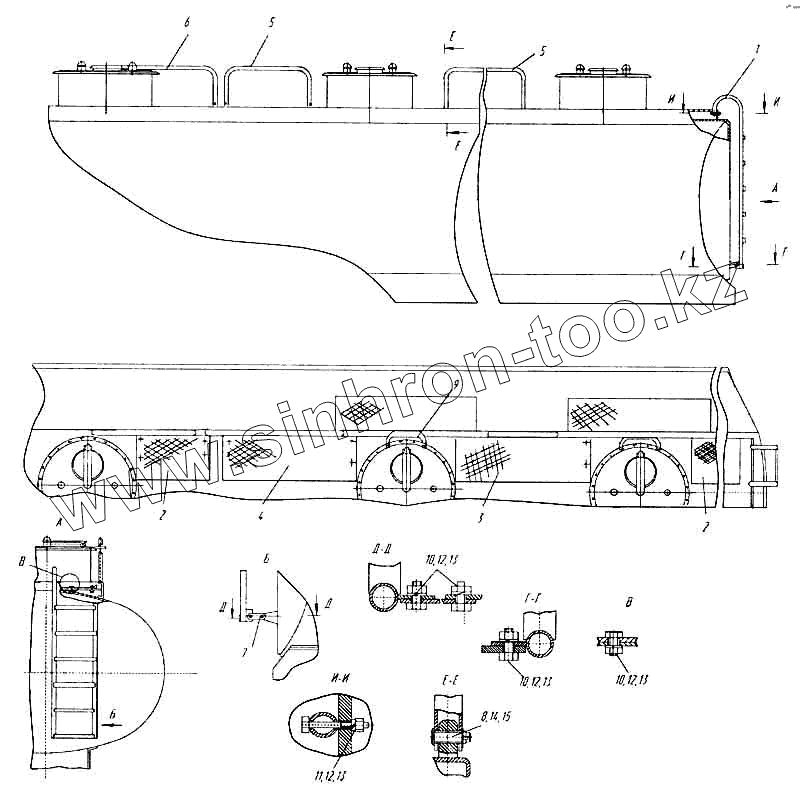

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693. Установка лестницы, поручней и площадок

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано НефАЗ-45144-8600001 (2010) НефАЗ-65115-8610656-91 (2018) НефАЗ-6520, 6522 (2006) НефАЗ-6520-8630152-73 (2018) НефАЗ-65201-8630666 (2018) НефАЗ-65222-8600052 (2018) НефАЗ-6606 (2008) НефАЗ-66062 (2015) НефАЗ-66063 (64, 65) (2010) НефАЗ-8332 (2004) НефАЗ-8332 (2009) (2009) НефАЗ-8332 (2010) (2010) НефАЗ-8332 (двускатный) (2011) НефАЗ-8332 (односкатный) (2011) НефАЗ-8527 (1991) НефАЗ-8560 (2005) НефАЗ-8560 (2010) НефАЗ-8560 (2008) (2008) НефАЗ-8602 (2010) НефАЗ-8602-10-04 (2014) НефАЗ-9334 (2004) НефАЗ-9334 (2008) (2008) НефАЗ-9334-10 (11, 13, 16, 17) (2008) НефАЗ-9334-20 (2010) НефАЗ-9334-20-10 (2010) НефАЗ-93341 (2005) НефАЗ-93341-07 (08) (2008) НефАЗ-93341-20 (21) (2010) НефАЗ-937006/07-01 (1991) НефАЗ-9385/07 (1991) НефАЗ-9509 (2006) НефАЗ-9509-30 (31) (2010) НефАЗ-96741 (2005) НефАЗ-96742 (2009) НефАЗ-96891-10 (2009) НефАЗ-96894 (2011) НефАЗ-96896-0110411 (2015) НефАЗ-9693 (2005) НефАЗ-9693-10 (2010) НефАЗ-96931-04 (2014) НефАЗ-96931-07 (2014) НефАЗ-96931-10-07 (2011) Тележки подкатные (2008)

Схема > Не выбрано Петли двери Гидравлическая схема технологического оборудования ППЦ с тремя отсеками без насоса Гидравлическая схема работы технологического оборудования ППЦ с тремя отсеками с насосом Установка технологического оборудования на 9693 Установка технологического оборудования на 9693-0000010-01 Установка наливно-сливного устройства 9693-01-8000050 Затвор поворотный Фильтр Установка системы управления нижними клапанами 9693-8020010 Клапан нижний Клапан нижний Привод ручной Клапан предохранительный Насос самовсасывающий вихревой Установка гидромотора Гидромотор шестеренный Установка маслопроводов на 9693-0000010-01 Рукав высокого давления 55102-8609090 Крепление трубы сливной Рукав 9674-3932100 Замок с защелкой Установка лестницы, поручней и площадок Корпус цистерны Горловина в сборе Крышка горловины Пенал в сборе Установка табличек Установка брызговиков Установка боковой защиты Установка заднего буфера Установка подвески 9693-2900012 Штанга регулируемая 9693-2919215, 9693-2919215-01 Установка сдвоенных дисковых колес 9693-3101003 Колесо с шиной 9693-3101011 Установка запасного колеса Тормозная камера тип 30 9693-3519212 Функциональная схема АБС Привод пневматический тормозов с АБС Установка соединительных головок Трубки магистрали пневмопривода Установка привода стояночного тормоза Трос в сборе Привод передний Ось со ступицами и тормозами 9693-2410102 Схема электрическая Установка электрооборудования Трубопроводы для электропроводов Трубопроводы для электропроводов Коробка соединительная 9693-3719030 Установка переднего фонаря 9693-3717020, 9693-3717020-01 Установка бокового фонаря 9693-3731030, 9693-3731030-01 Щиток приборов (электрическая схема) Щиток приборов 9693-3718400 Датчик уровня жидкости Установка огнетушителя Установка ящика ЗИП Установка противооткатных упоров Замок с защелкой Заземляющее устройство Установка опорных устройств 9693-2720001 Опорное устройство левое 96741-2720031-01 Опорное устройство правое 96741-2720032-01 Плита опорная в сборе Общий вид полуприцепа цистерны НЕФАЗ 9693-0000010, 9693-0000010-01

1

2

3

4

5

5

6

7

8

9

Позиция на иллюстрации	Заводской номер детали		Название детали
1	66051-8210060		Лестница
2	9693-8210044		Площадка цистерны
3	9693-8210048		Площадка цистерны
4	8602-8210048		Площадка цистерны
5	6606-8210056		Поручень
6	66051-8210056		Поручень
7	66051-8210058		Пластина
8	9674-8210088		Ось
9	66051-8513124		Поручень

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
