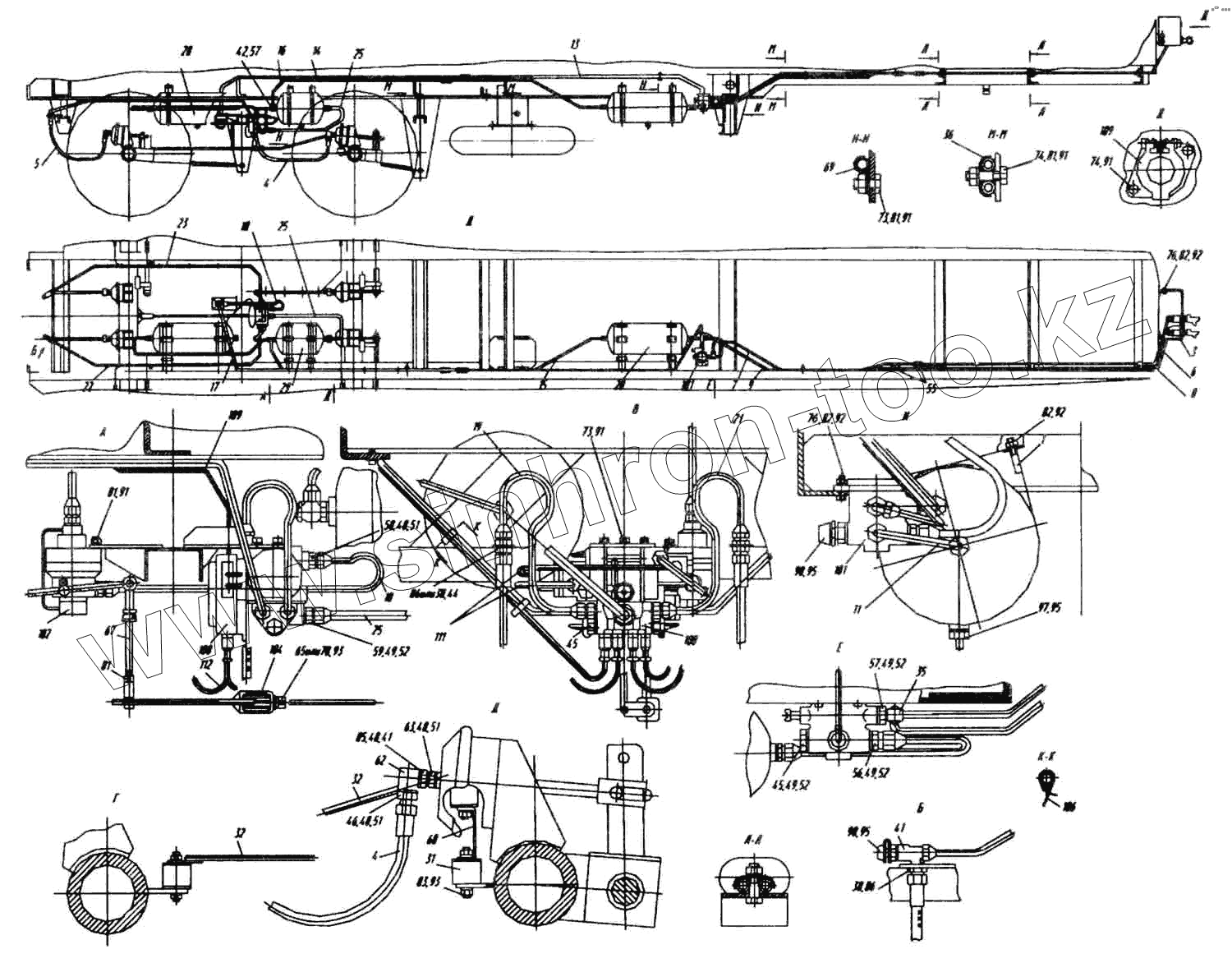

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693. Привод пневматический тормозов с АБС
3
4
4
5
6
8
9
11
13
13
14
16
17
19
21
22
23
25
25
25
28
29
31
32
32
35
36
38
41
41
42
44
45
45
48
48
49
49
49
49
51
51
51
52
52
52
52
55
56
57
57
58
59
62
63
65
67
69
73
76
76
78
82
82
82
82
83
86
93
93
95
95
95
97
97
98
101
102
104
106
108
109
109
111
112
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9334-3500042 | Хомут | |
| 3 | 9674-3500070 | Установка соединительных головок | |
| 4 | 8602-3506060 | Шланг | |
| 5 | 969304-3506060 | Шланг | |
| 6 | 9693-3506200 | Трубка управляющей магистрали | |
| 7 | 9693-3506202 | Трубка управляющей магистрали | |
| 8 | 9693-3506236 | Трубка питающей магистрали | |
| 9 | 9693-3506238 | Трубка питающей магистрали | |
| 11 | 9693-3506242 | Трубка от воздухораспределителя к баллону | |
| 13 | 9693-3506246 | Трубка от воздухораспределителя к регулятору тормозных сил | |
| 14 | 9693-3506248 | Трубка от воздухораспределителя к регулятору тормозных сил | |
| 15 | 9693-3506252 | Трубка от баллона до штуцера | |
| 16 | 9693-3506254 | Трубка от штуцера до баллона дополнительного | |
| 17 | 9693-3506256 | Трубка дополнительная | |
| 18 | 9693-3506261 | Трубка от регулятора тормозных сил к клапану АБС | |
| 19 | 9693-3506271 | Трубка от клапана АБС передняя правая | |
| 21 | 9693-3506273 | Трубка от клапана АБС передняя | |
| 22 | 9693-3506281 | Трубка от клапана АБС задняя | |
| 23 | 9693-3506283 | Трубка от клапана АБС задняя левая | |
| 25 | 9693-3506311 | Трубка от баллона к клапану АБС | |
| 28 | 9674-3513015 | Баллон воздушный емкостью 40 л | |
| 29 | 96742-3513025 | Баллон воздушный емкостью 20 л | |
| 31 | 96741-3533160 | Компенсатор | |
| 32 | 9693-3533200 | Штанга | |
| 35 | 9674-3500034 | Угольник ввертный | |
| 36 | 9674-3500035 | Скоба | |
| 38 | 96741-3506088 | Гайка | |
| 41 | 96741-3506091 | Тройник | |
| 42 | 96741-3506092 | Тройник ввертной | |
| 44 | 96741-3506230 | Штуцер | |
| 45 | 9674-3506394 | Пробка | |
| 46 | 96931-3506399 | Переходник | |
| 48 | 96741-3506524 | Кольцо уплотнительное | |
| 49 | 96741-3506527 | Кольцо уплотнительное | |
| 51 | 96741-3506544 | Скоба | |
| 52 | 96741-3506547 | Скоба | |
| 55 | 96741-3522165 | Штуцер | |
| 56 | 9674-3522169 | Штуцер | |
| 57 | 9674-3522171 | Переходник | |
| 58 | 8602-3522174-01 | Переходник | |
| 59 | 96742-3522175 | Штуцер | |
| 62 | 96741-3522191 | Угольник | |
| 63 | 96741-3522192 | Переходник | |
| 65 | 96741-3522228 | Болт | |
| 67 | 9693-3533033 | Штанга | |
| 68 | 96741-3533165 | Кронштейн | |
| 69 | 9674-3700073 | Скоба | |
| 73 | 1/60434/21 | Болт | |
| 76 | 1/13069/21 | Болт ТЕМ10х1,25-6gх30 | |
| 78 | 1/55403/21 | Болт М12х1,25-6gх25 | |
| 82 | 1/21647/11 | Гайка | |
| 83 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 85 | 1/21641/11 | Гайка М16х1,5-6Н | |
| 86 | 1/07267/21 | Гайка ЕМ20х1,5-6Н | |
| 93 | 1/05170/70 | Шайба пружинная 12 | |
| 95 | 1/02634/60 | Прокладка 22х28х1,5 | |
| 97 | 100-3513110 | Кран слива конденсата | |
| 98 | 100-3515310 | Клапан контрольного вывода | |
| 101 | 11.3531010-70 | Клапан воздухораспределительный | |
| 102 | 100-3533010-10 | Регулятор тормозных сил | |
| 104 | Г-100-3533110 | Упругий элемент | |
| 106 | 4960-3724195 | Хомут | |
| 108 | 400 5000 400 | Клапан АБС с блоком управления "Vаriо соmрасt" | |
| 109 | 449 142 1200 | Кабель питания с розеткой | |
| 111 | 449 424 0640 | Кабель модулятора | |
| 112 | 449 712 0230 | Удлинитель кабеля датчика |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
