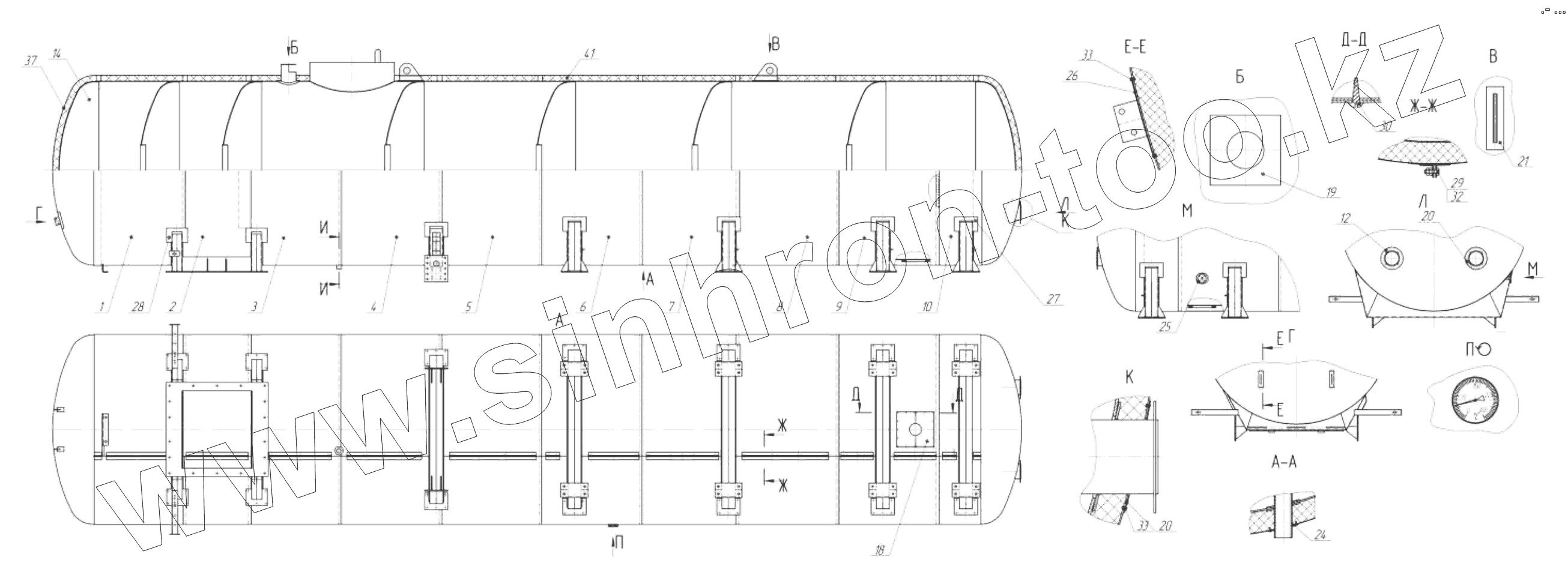

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96931-04. 96931-8512010-04 Цистерна термоизолированная
1
2
3
4
5
6
7
8
9
10
12
14
18
19
20
20
21
24
25
26
27
28
29
30
32
33
33
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 96931-8512030-04 | Лист облицовочный № 1 в сборе | |
| 2 | 96931-8512031-04 | Лист облицовочный № 2 в сборе | |
| 3 | 96931-8512032-04 | Лист облицовочный № 3 в сборе | |
| 4 | 96931-8512033-04 | Лист облицовочный № 4 в сборе | |
| 5 | 96931-8512034-04 | Лист облицовочный № 5 в сборе | |
| 6 | 96931-8512035-04 | Лист облицовочный № 6 в сборе | |
| 7 | 96931-8512036-04 | Лист облицовочный № 7 в сборе | |
| 8 | 96931-8512037-04 | Лист облицовочный № 8 в сборе | |
| 9 | 96931-8512038-04 | Лист облицовочный № 9 в сборе | |
| 10 | 96931-8512039-04 | Лист облицовочный № 10 в сборе | |
| 12 | 9638-8513348 | Фланец | |
| 14 | 96931-8513020-04 | Корпус цистерны | |
| 18 | 96931-8512023-04 | Заглушка клапана нижнего | |
| 19 | 96931-8512024-04 | Заглушка | |
| 20 | 96931-8512025-04 | Заглушка жаровой трубы | |
| 21 | 96931-8512029-04 | Накладка технологическая | |
| 24 | 9638-8512053 | Заглушка дыхательной трубки | |
| 25 | 96931-8512071-04 | Накладка вала управления | |
| 26 | 96931-8512103-04 | Накладка технологическая | |
| 27 | 96931-8512106-04 | Накладка технологическая | |
| 28 | 96931-8512107-04 | Накладка технологическая | |
| 29 | 1/12347/21 | Болт ТЕМ10х1,25-6gх45 | |
| 30 | 1/76701/01 | Винт самонарезающий | |
| 32 | 1/21647/11 | Гайка | |
| 33 | 1/28388/90 | Заклепка односторонняя 3х6 | |
| 37 | АП96931-8512016-04 | Пластиковая облицовка днища АП |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
