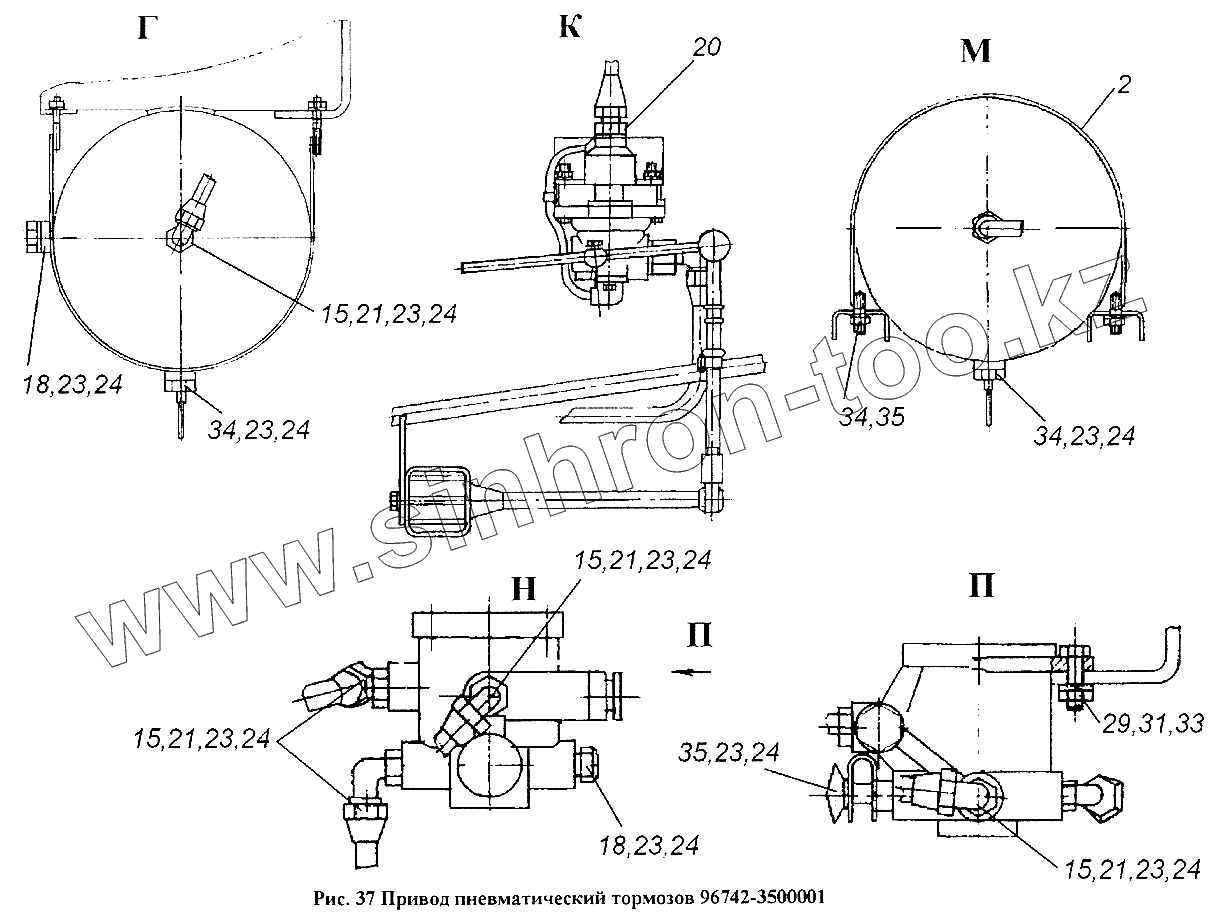

Привод пневматический тормозов 96742-3500001
Привод пневматический тормозов 96742-3500001
Установка соединительных головок 9674-3500070
Трубки магистрали пневмопривода
Электрическая схема соединений ППЦ с двумя отсеками
Электрическая схема соединений ППЦ с тремя отсеками
Электрическая схема соединений щитка приборов первого отсека
Электрическая схема соединений щитка приборов второго отсека для ППЦ с двумя отсеками и третьего отсека для ППЦ с тремя отсеками
Установка задних фонарей 96741-3716010
Установка передних и контурных фонарей 96742-3717020
Пучок проводов задних фонарей правый 96741-3724032
Пучок проводов задних фонарей левый 96741-3724030
Щиток управления 96741-3718300, 96742-3718300
Коробка соединительная 96741-3719010
Датчик уровня жидкости 96741-3827010
Плита опорная в сборе 9674-2704210, 96742-2704210
Установка опорного устройства 96741-2720001
Опорное устройство левое 96741-2700035
Опорное устройство правое 96741-2700036
Замок с защелкой 9674-3919040
Установка огнетушителя 96741-3910165
Установка ящика ЗИП 9674-3919010
Установка противооткатных упоров 96741-3926010
Заземляющее устройство 9674-3910050
Гидравлическая схема работы технологического оборудования ППЦ с двумя отсеками без насоса
Гидравлическая схема работы технологического оборудования ППЦ с двумя отсеками с насосом
Гидравлическая схема работы технологического оборудования ППЦ с тремя отсеками без насоса
Гидравлическая схема работы технологического оборудования ППЦ с тремя отсеками с насосом
Общий вид ППЦ-96741-0000010, 96741-0000020
Общий вид ППЦ-96741-0000010-01, ППЦ-96741-0000021
Общий вид ППЦ 96742-0000010
Общий вид ППЦ 96742-0000010-01
Общий вид ППЦ 96742-0000010-03
Общий вид ППЦ 96742-0000011-03
Болты, гайки
Гайки, шайбы, винты
Прочее
2
15
15
15
15
18
18
20
21
21
21
21
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24
24
29
31
33
34
34
34
35
35
Позиция на иллюстрации
Заводской номер детали
Название детали
1
9334-3500042
Хомут
2
96742-3500042
Хомут
15
9674-3500034
Угольник ввертный
17
96741-3506092-10
Тройник ввертной
18
9674-3506394
Пробка
20
9674-3522169
Штуцер
21
9674-3522171
Переходник
23
96741-3506527
Кольцо уплотнительное
24
96741-3506547
Скоба
29
1/13069/21
Болт ТЕМ10х1,25-6gх30
31
1/21647/11
Гайка
33
1/05168/70
Шайба пружинная 8
34
100-3513110
Кран слива конденсата
35
100-3515310
Клапан контрольного вывода
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
