Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9509. Установка ящиков ЗИП

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

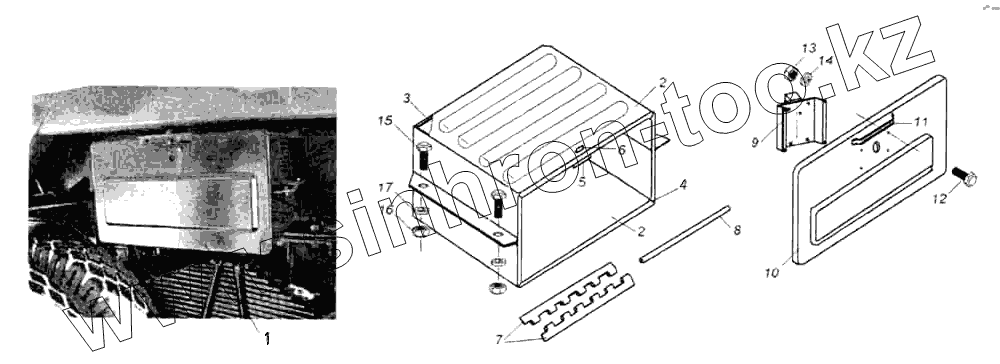

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6606-3919010		Ящик ЗИП в сборе
2	6606-3919021		Стенка
3	6606-3919023		Стенка задняя
4	6606-3919031		Окантовка ящика
5	9674-3919033		Пластина
6	9674-8027050		Угольник
7	6606-3919029		Створка
8	6606-3919030		Ось
9	9674-3919040		Замок с защелкой типа ЗМЧ
10	6606-3919026		Дверка
11	9674-8027052		Ручка дверная
12	1/09020/21		Болт ТЕМ6-6gх12
14	1/05164/10		Шайба пружинная 6
15	1/55402/21		Болт ТЕМ12х1,25-6gх20
16	1/61015/21		Гайка М12х1,25-6Н
17	1/05170/70		Шайба пружинная 12

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
