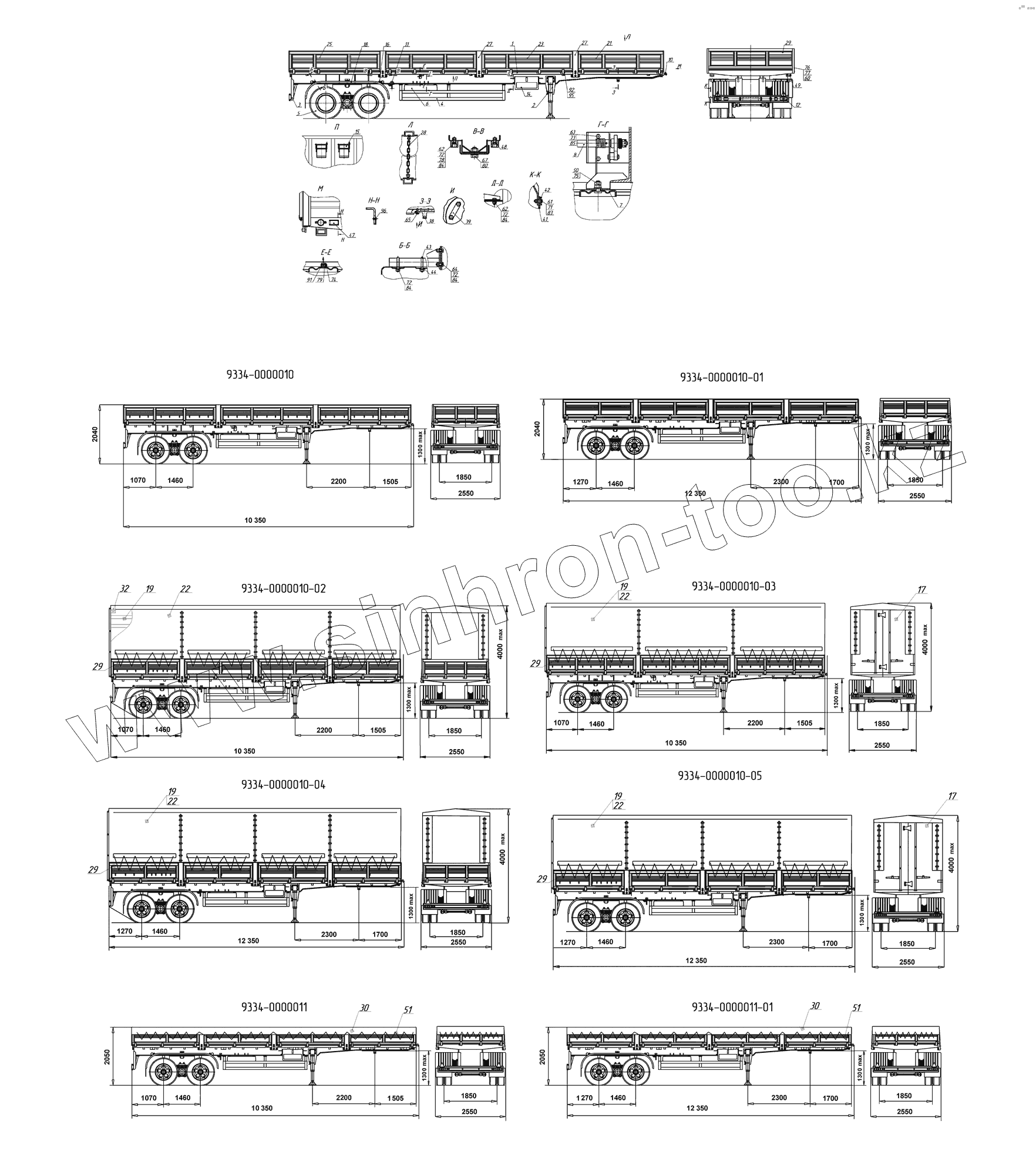

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334 (2008). Полуприцеп бортовой
/1.gif)
1
1
1
1
1
2
3
4
4
5
6
7
8
10
10
10
10
11
11
12
12
14
15
16
17
17
18
19
19
19
19
19
19
19
21
21
21
21
21
21
22
22
22
22
22
22
22
23
23
23
23
25
25
25
25
27
27
27
28
29
29
29
29
29
29
29
29
29
29
30
30
32
38
39
41
42
43
44
47
48
49
50
51
51
62
62
63
65
67
67
72
72
72
72
73
75
77
79
80
85
91
92
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8122-4000010УЧ | 8122-4000010УЧ | Пакет | |
| 1 | 9334-02-2801280 | Платформа в сборе (сварная) | |
| 1 | 9334-05-2801280 | Платформа в сборе (сварная) | |
| 1 | 9334-03-2801280 | Платформа в сборе (сварная) | |
| 1 | 9334-2801280-01 | Платформа в сборе (сварная) | |
| 1 | 9334-04-2801280 | Платформа в сборе (сварная) | |
| 2 | 9334-2700001-02 | Установка опорно-стояночного устройства (ОСУ) | |
| 3 | 9334-2804010-01 | Установка заднего буфера | |
| 4 | 9334-04-2801510 | Установка боковой защиты | |
| 4 | 9334-2801510 | Установка боковой защиты | |
| 5 | 9638-2822002 | Установка тележек | |
| 6 | 96742-3101010 | Колесо с шиной | |
| 7 | 9674-3105010 | Держатель запасного колеса | |
| 8 | 9334-3105030 | Ворот | |
| 10 | 9334-3500001-02 | Привод пневматических тормозов | |
| 10 | 9334-3500001-01 | Привод пневматических тормозов | |
| 10 | 9334-04-3500001-02 | Привод пневматических тормозов | |
| 10 | 9334-04-3500001-01 | Привод пневматических тормозов | |
| 11 | 9334-3508001 | Установка привода стояночного тормоза | |
| 11 | 9334-08-3508001 | Установка привода стояночного тормоза | |
| 12 | 9334-01-3700010 | Монтаж электрооборудования | |
| 12 | 9334-3700010 | Монтаж электрооборудования | |
| 14 | 6606-3919010 | Ящик ЗИП в сборе | |
| 15 | 9334-3926010 | Установка противооткатных упоров | |
| 16 | 9334-8511110-01 | Кронштейн крепления брызговика | |
| 17 | 9334-05-5000123 | Установка дверей | |
| 18 | 9674-8511036 | Брызговик | |
| 19 | 9334-04-5701150 | Каркас крыши | |
| 19 | 9334-02-5701150 | Каркас крыши | |
| 19 | 9334-05-5701150 | Каркас крыши | |
| 19 | 9334-03-5701150 | Каркас крыши | |
| 21 | 9334-8502110 | Борт боковой передний | |
| 21 | 9334-05-8502110 | Борт боковой передний | |
| 21 | 9334-04-8502110-01 | Борт боковой передний | |
| 21 | 9334-03-8502110 | Борт боковой | |
| 21 | 9334-04-8502110 | Борт боковой передний | |
| 21 | 9334-02-8502110-01 | Борт боковой передний | |
| 22 | 9334Н-8501020-04 | Тент платформы | |
| 22 | 9334Н-05-8501020 | Тент платформы | |
| 22 | 9334Н-03-8501020 | Тент платформы | |
| 22 | 9334Н-8501020-02 | Тент платформы | |
| 23 | 9334-02-8502210-01 | Борт боковой средний | |
| 23 | 9334-04-8502210 | Борт боковой средний | |
| 23 | 9334-8502210 | Борт боковой средний | |
| 23 | 9334-04-8502210-01 | Борт боковой средний | |
| 25 | 9334-8502310 | Борт боковой задний | |
| 25 | 9334-02-8502310-01 | Борт боковой задний | |
| 25 | 9334-04-8502310 | Борт боковой задний | |
| 25 | 9334-04-8502310-01 | Борт боковой задний | |
| 27 | 9334-8502410 | Стойка в сборе | |
| 27 | 9334-04-8502410 | Стойка в сборе | |
| 28 | 9334-8502420 | Стяжка | |
| 29 | 9334-8501025-13 | Установка скоб | |
| 29 | 9334-03-8501025 | Установка скоб | |
| 29 | 9334-8504110 | Борт задний | |
| 29 | 9334-8504110-01 | Борт задний | |
| 29 | 9334-04-8501025 | Установка скоб | |
| 29 | 9334-05-8501025 | Установка скоб | |
| 30 | 9334-8508020 | Тент платформы | |
| 30 | 9334-8508020-01 | Тент платформы | |
| 32 | 9334-8501055-02 | Установка подкладок | |
| 38 | 9674-2704042 | Шкворень | |
| 39 | 9674-2704044 | Пластина стопорная | |
| 41 | 5511-8404282 | Фартук брызговика | |
| 42 | 5511-8404283 | Пластина | |
| 43 | 9674-8511098 | Хомут | |
| 44 | 9674-8511099 | Серьга | |
| 47 | 93344-0000841 | Табличка заводская | |
| 48 | 9334-0000842 | Буфер | |
| 49 | 420801-3105107-01 | Прокладка | |
| 50 | 12.2707.309 | Шайба | |
| 51 | 9334-8508025 | Канат ПАТ 8(25) мм 40 ктекс А ГОСТ 30055-93 L=44000 мм | |
| 51 | 9334-8508025-01 | Канат ПАТ 8(25) мм 40 ктекс А ГОСТ 30055-93 L=38000 мм | |
| 62 | 1/59707/21 | Болт ТЕМ10х1,25-6gх25 | |
| 63 | 1/55404/21 | Болт ТЕМ12-6gх30 | |
| 65 | 1/12559/21 | Болт ТЕМ14х1,5-6х40 | |
| 67 | 853050 | Болт ТЕМ20х1,5-6gх45 | |
| 67 | 1/59885/21 | Болт М20х1,5-6gх45 | |
| 72 | 1/21647/11 | Гайка | |
| 73 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 75 | 1/21643/11 | Гайка ЕМ20х1,5-6Н | |
| 77 | 1/26467/01 | Шайба плоская 8,15х20 | |
| 79 | 1/05200/01 | Шайба | |
| 80 | 1/05204/01 | Шайба плоская 20х35 | |
| 85 | 1/05170/70 | Шайба пружинная 12 | |
| 91 | 260087 | Палец 12х35 ОСТ37.001.163-75 | |
| 92 | 1/05202/01 | Шайба плоская 16х28 | |
| 94 | 1/07969/01 | Шплинт разводной 4х25 | |
| 95 | 1/07970/01 | Шплинт разводной 4x30 | |
| 96 | 1/28388/90 | Заклепка односторонняя 3х6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
