Установка запасного колеса

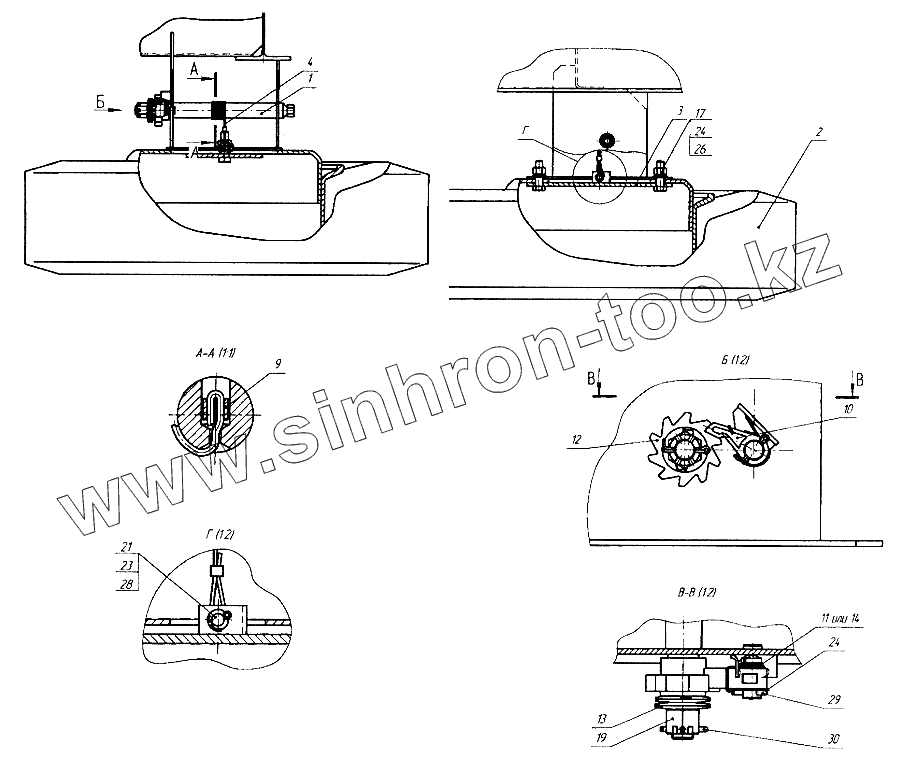

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334. Установка запасного колеса
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Марка
Не выбрано
ГАЗ
ЗИЛ
Камский автозавод
МАЗ
Нефтекамский автозавод
УралАЗ
Модель
Не выбрано
НефАЗ-45144-8600001 (2010)
НефАЗ-65115-8610656-91 (2018)
НефАЗ-6520, 6522 (2006)
НефАЗ-6520-8630152-73 (2018)
НефАЗ-65201-8630666 (2018)
НефАЗ-65222-8600052 (2018)
НефАЗ-6606 (2008)
НефАЗ-66062 (2015)
НефАЗ-66063 (64, 65) (2010)
НефАЗ-8332 (2004)
НефАЗ-8332 (2009) (2009)
НефАЗ-8332 (2010) (2010)
НефАЗ-8332 (двускатный) (2011)
НефАЗ-8332 (односкатный) (2011)
НефАЗ-8527 (1991)
НефАЗ-8560 (2005)
НефАЗ-8560 (2010)
НефАЗ-8560 (2008) (2008)
НефАЗ-8602 (2010)
НефАЗ-8602-10-04 (2014)
НефАЗ-9334 (2004)
НефАЗ-9334 (2008) (2008)
НефАЗ-9334-10 (11, 13, 16, 17) (2008)
НефАЗ-9334-20 (2010)
НефАЗ-9334-20-10 (2010)
НефАЗ-93341 (2005)
НефАЗ-93341-07 (08) (2008)
НефАЗ-93341-20 (21) (2010)
НефАЗ-937006/07-01 (1991)
НефАЗ-9385/07 (1991)
НефАЗ-9509 (2006)
НефАЗ-9509-30 (31) (2010)
НефАЗ-96741 (2005)
НефАЗ-96742 (2009)
НефАЗ-96891-10 (2009)
НефАЗ-96894 (2011)
НефАЗ-96896-0110411 (2015)
НефАЗ-9693 (2005)
НефАЗ-9693-10 (2010)
НефАЗ-96931-04 (2014)
НефАЗ-96931-07 (2014)
НефАЗ-96931-10-07 (2011)
Тележки подкатные (2008)
Схема
>
Не выбрано
Каркас тента на 9334-0000010-02
Установка дверей на 9334-0000010-03, 9334-0000010-05
Крепление бортов, установка заводской таблички
Установка тента 9334-0000010-03, 9334-0000010-05
Установка тента на 9334-0000011-01
Установка брызговиков
Ось со ступицами и тормозами 96741-2410002, 96741-2410003
Установка боковой защиты 9334-2801510
Установка бампера 9334-2804010
Тележка 96742-2822010
Установка тележки 9334-2822001
Установка тележки 9334-08-2822001
Тележка 9334-08-2822010
Подвеска 9334-2910002
Подвеска 9334-2910002
Кронштейн балансира задней подвески с осью 5320-2918052
Башмак рессоры 5320-2918068-10
Штанга реактивная 96741-2919012
Подвеска 9334-08-2910002
Установка подвески 9693-2900012
Штанга регулируемая 9693-2919215, 9693-2919215-01
Ступица с тормозным барабаном для дискового колеса 65115-3104010
Ступица с барабаном для бездискового колеса 5511-3104010-02
Ступица с тормозным барабаном и кольцом проставочным в сборе 9334-08-3103009
Установка бездисковых колес
Установка дисковых колес
Колесо с шиной дисковое 96741-3101010
Колесо с шиной бездисковое 5320-3100001
Колесо с шиной 9334-08-3101010
Установка сдвоенных дисковых колес 9693-3101003
Колесо с шиной 9693-3101011
Установка запасного колеса
Кронштейн с тормозной камерой, опора разжимного кулака 96741-3502120, 96741-3502121
Тормозная камера 96741-3519210
Рычаг регулировочный 96741-3501136
Установка автоматических регуляторов тормоза 96741-3501
Установка регулятора тормоза рт-40 9693-3501150, 9693-3501151
Тормозная камера тип 30 9693-3519212
Установка привода стояночного тормоза 9638-3508001
Тележка подкатная 96742-0001120
Тележка подкатная 9334-08-0001120
Ось со ступицами и тормозами 96741-2410002, 96741-2410003
Ось со ступицами и тормозами 96741-241000 96741-2410003
Ось со ступицами и тормозами 9334-08-2410002/003
Ось со ступицами и тормозами 9693-2410102
Привод пневматический тормозов (схема)
Привод пневматический тормозов с АБС 9334-3500001-01
Функциональная схема АБС
Схема электрическая
Установка электрооборудования 9334-3700010
Установка шкворня
Установка опорных устройств 9334-2720001 (для модификаций с двускатной ошиновкой), 9334-2720001-01 (для модификаций с односкатной ошиновкой)
Опорное устройство левое 96741-2720035, 96741-2720035-01
Опорное устройство правое 96741-2720036, 96741-2720036-01
Установка ящика ЗИП 9674-3919010
Замок 9674-3919040
Болты, гайки
Гайки, шайбы, винты, шплинты
Прочее
НефАЗ-9334-0000010-00
НефАЗ-9334-0000010-01
НефАЗ-9334-0000010-02
НефАЗ-9334-0000010-03
НефАЗ-9334-0000010-04
НефАЗ-9334-0000010-05
НефАЗ-9334-0000011-00
НефАЗ-9334-0000011-01
НефАЗ-9334-0000010-10
НефАЗ-9334-0000010-13
НефАЗ-9334-0000010-16
НефАЗ-9334-0000010-17
НефАЗ-9334-0000010-12
1
2
2
2
3
4
9
10
11
12
13
14
17
19
21
23
24
24
26
28
29
30
Позиция на иллюстрации
Заводской номер детали
Название детали
1
5511-3105840
Вал ворота
2
9334-08-3101010
Колесо с шиной
2
9693-3101011
Колесо с шиной
2
9674-3101010
Колесо с шиной
3
9693-3105010
Держатель запасного колеса
4
9674-3105861
Канат установки запасного колеса
9
5320-3925231
Втулка обжимная
10
5410-3105885
Защелка ворота держателя
11
5410-3105889
Пружина защелки ворота держателя запасного колеса
12
5410-3105903
Храповик ворота держателя запасного колеса
13
5410-3105907
Пружина тарельчатая ворота держателя запасного колеса
14
96741-3105899
Пружина защелки ворота держателя запасного колеса
17
1/21643/11
Гайка ЕМ20х1,5-6Н
19
853514-П29
Гайка ЕкМ24х1,5-6Н
21
260087
Палец 12х35 ОСТ37.001.163-75
23
1/05200/01
Шайба
24
1/05174/70
Шайба плоская 20х35
26
1/05204/01
Шайба плоская 20х35
28
1/07969/01
Шплинт разводной 4х25
29
1/07972/01
Шплинт 5х30
30
1/07350/01
Шплинт разводной 5х50
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
