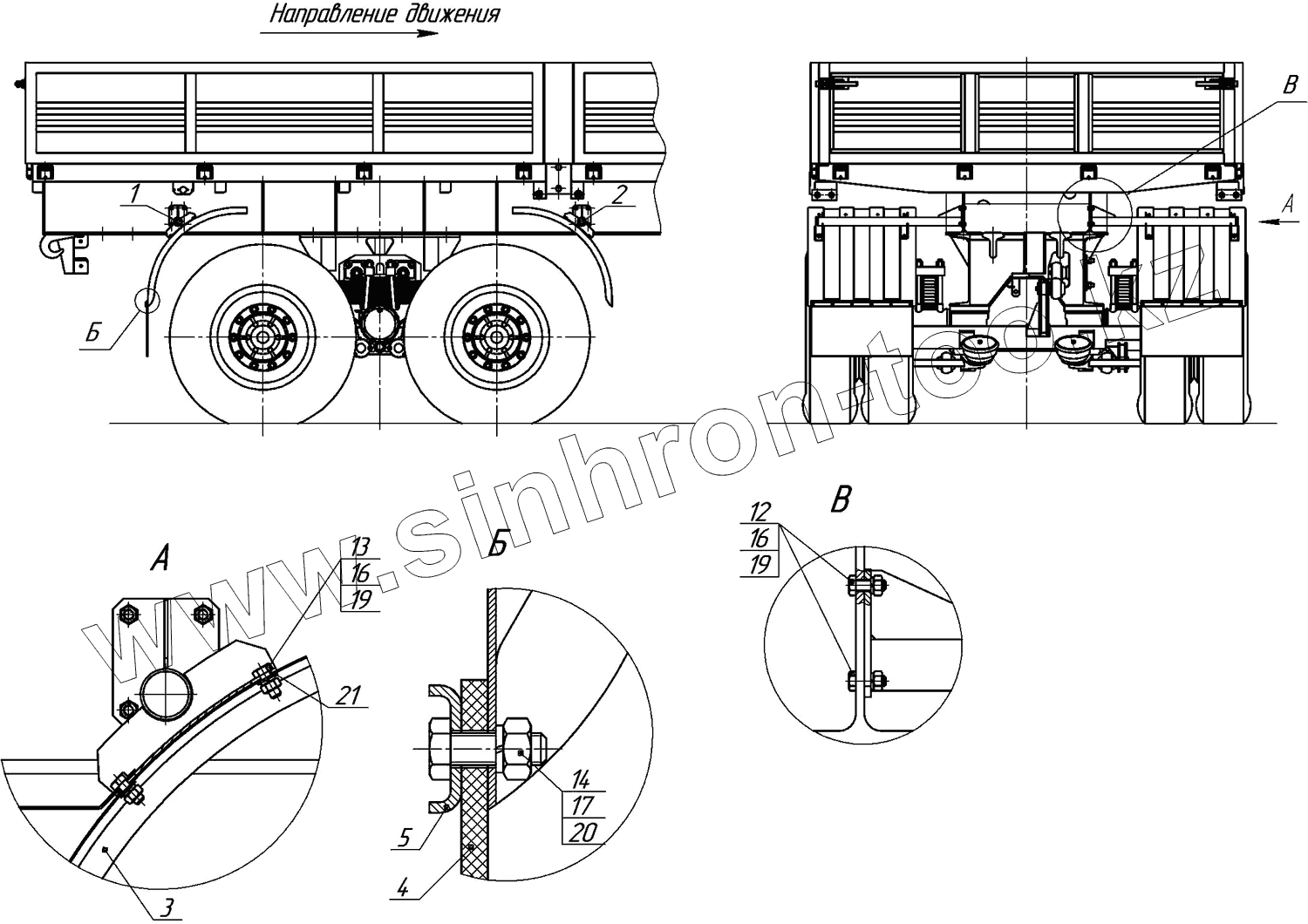

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334-20. 9334-8511001 Установка брызговиков

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
12
13
14
16
16
17
19
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 9334-8511110-02 Кронштейн крепления брызговика
2 9334-8511110-03 Кронштейн крепления брызговика
3 9334-8511038 Крыло брызговика
4 5511-8404282 Фартук брызговика
5 5511-8404283 Пластина
12 1/59709/21 Болт М8х1,25-6gх35
13 1/59707/21 Болт ТЕМ10х1,25-6gх25
14 1/09024/21 Болт М6-6gх20
16 1/21647/11 Гайка
17 1/58962/11 Гайка М6-6Н
19 1/05168/70 Шайба пружинная 8
20 1/05164/70 Шайба пружинная 6
21 1/26468/01 Шайба плоская 8х25х2
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
