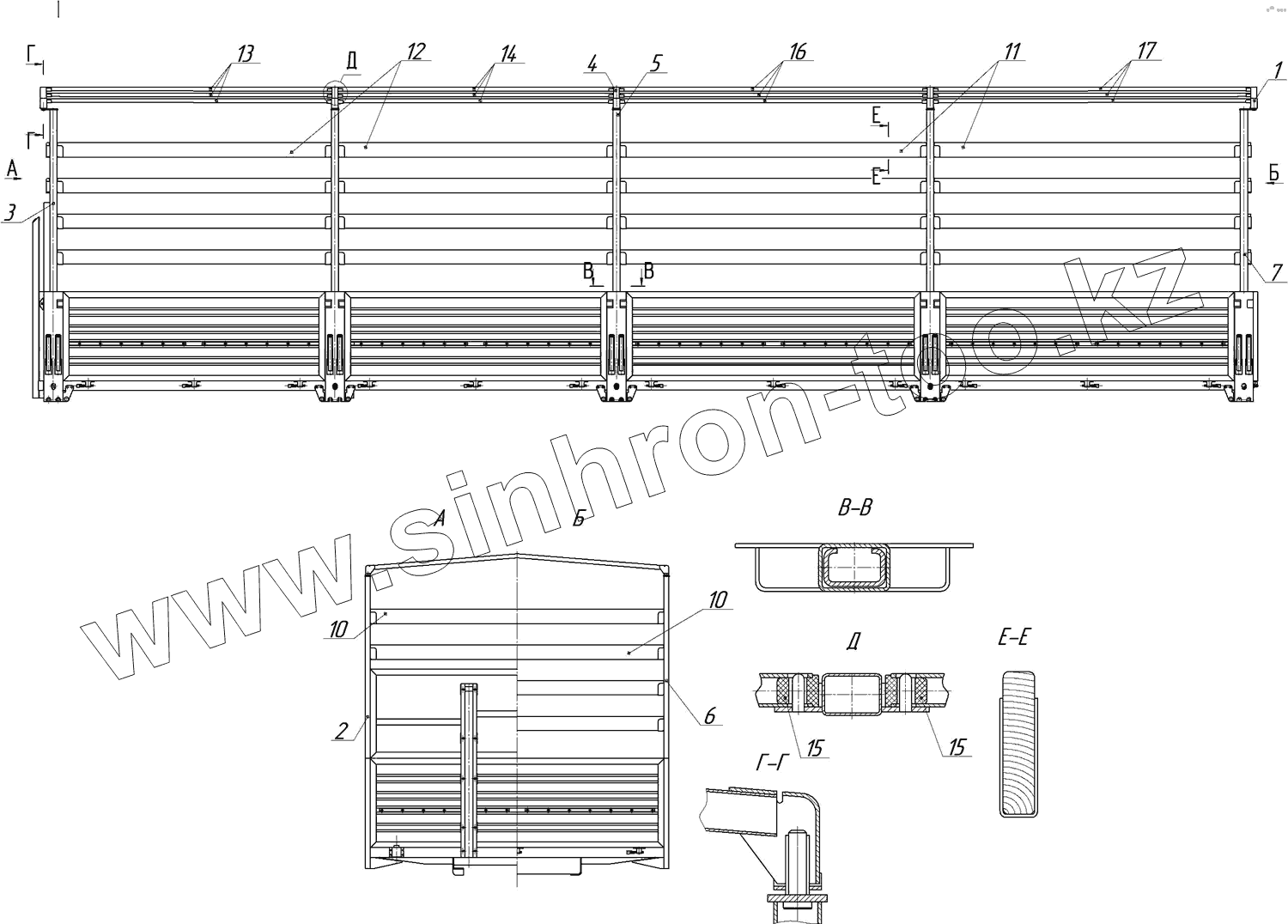

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334-20. 9334-8508008-02 Каркас тента

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
10
10
11
12
13
14
15
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 53215-8508110-70 Дуга №1 каркаса тента
2 8332-8508120-07 Стойка каркаса тента передняя правая
3 8332-8508121-07 Стойка каркаса тента передняя левая
4 53215-8508154-70 Дуга №2 каркаса тента
5 8332-8508160-07 Стойка каркаса тента средняя
6 8332-8508172-07 Стойка каркаса тента задняя правая
7 8332-8508173-07 Стойка каркаса тента задняя левая
10 53215-8508225-70 Доска каркаса тента передняя
11 6350-8508225-70 Доска каркаса тента боковая
12 5350-8508227-70 Доска каркаса тента боковая
13 5350-8508401-70 Распорка дуг
14 9334-8508401-02 Распорка дуг
15 53215-8508410-70 Вставка распорки дуг
16 65117-8508402-70 Распорка дуг №2
17 6350-8508401-70 Распорка дуг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
