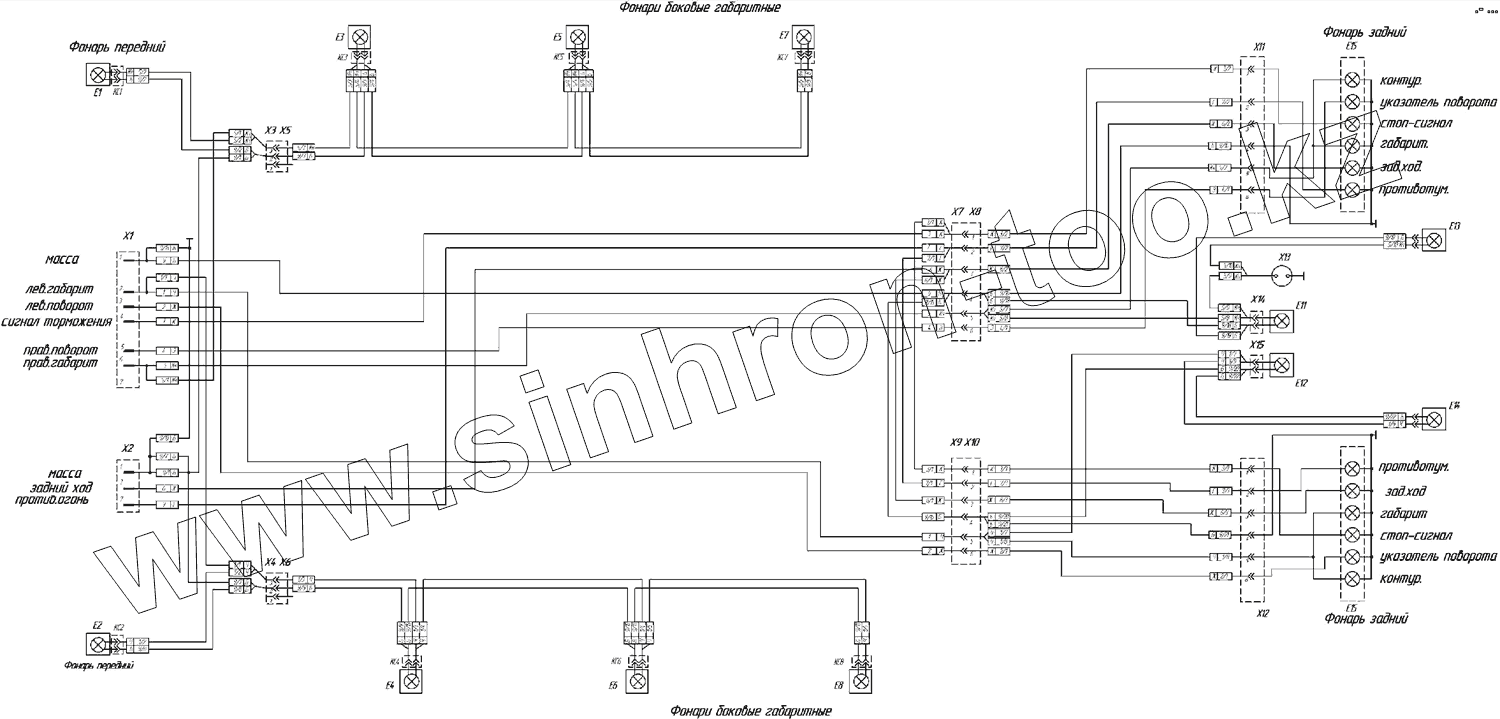

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334-20. 9334-3700010-Э4Схема электрическая соединений

Тип техники

Марка

Модель

Схема

Х1

Х2

X3, X4

Х5,Х6

Х7

Х8

Х9,Х11,Х12

Х10

Х13

Е1,Е2

Е3-Е8

Е11,Е12

Е13

Е14

Е15

Х14,Х15

Позиция на иллюстрации	Заводской номер детали	Название детали
Х1	Х1	Вилка ПС325
Х2	Х2	Вилка ПС326
X3, X4	X3, X4	Розетка СЦ5.601.203
Х5,Х6	Х5,Х6	Вилка СЦ5.501.203
Х7	Х7	Розетка СЦ7.601607
Х8	Х8	Вилка СЦ7.501607
Х9,Х11,Х12	Х9,Х11,Х12	Розетка СЦАЗ-2-6-Р Ф53.64.7.055ТУ
Х10	Х10	Вилка СЦАЗ-2-6-В-01 Ф50.005.035 ТУ
Х13	Х13	Розетка переносной лампы ПС400
Е1,Е2	Е1,Е2	Фонарь передний 16.3712 ГОСТ 6964-72
Е3-Е8	Е3-Е8	Фонарь боковой габаритный ГФ 1.25
Е11,Е12	Е11,Е12	Фонарь номерного знака ЕС 12.03-24
Е13	Е13	Фонарь заднего хода 211.3711
Е14	Е14	Фонарь задний противотуманный 241.3716
Е15	Е15	Фонарь контурный передний 361.3731
Х14,Х15	Х14,Х15	Розетка СЦ5.601.202
